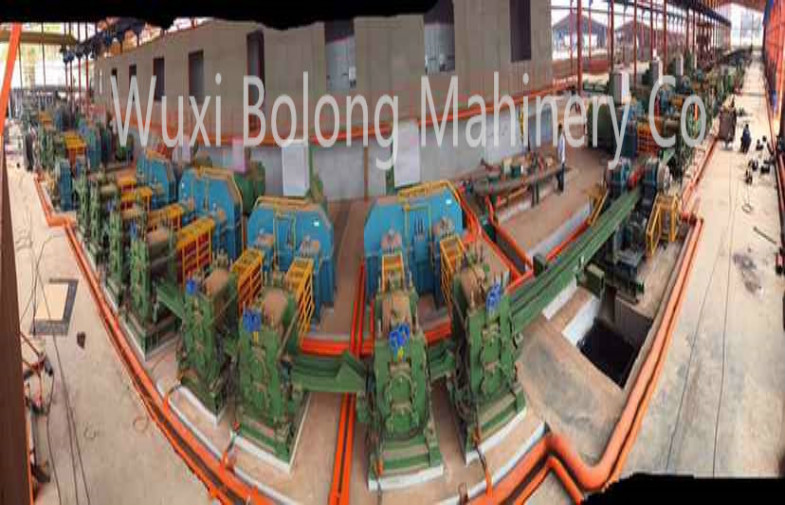

De elektrische Controle misvormde Bar Hete Walserij met Ce-Certificaat
HEET HET PROCESmateriaal VAN DE BROODJESmolen
Ontwerpbasis
1 grondstoffenspecificatie: 80×80×3000mm staalstaven
2 eindproductenspecificatie: Φ8~Φ28mm warmgewalste misvormde bar,
besnoeiing-aan-lengte 612m
3 output per uur: 8t/h
Rolling type en walserijconfiguratie
1 keurt het type van walserijlay-out semi-continuous goed.
2 om min. Sectieφ10mm misvormde die bar te rollen op 80×80mm wordt gebaseerd
de staven, rollende passen bedraagt 15.
3 keur „één tribune van de dienst“ type goed om rollende passen geleidelijk aan te verminderen.
4 er zijn totale 11 tribunes van walserij in de gehele productielijn,
met inbegrip van Φ400×1 ruwe walserij, midden walserij Φ300×6
en eindigen Φ300×2×2 die miljoen rollen.
5 walserijaandrijving: Φ400×1 is de ruwe walserij AC motor. Φ300×6
de midden walserij is „één AC motoraandrijving zes“.
het beëindigen van walserij is „één gelijkstroom-aandrijving twee“
Φ300×2×2
6 de hoogste het rollen snelheid van eindproducten bevindt zich om Φ10mm te rollen
de misvormde bar is 8m/s.
Materiaalkenmerk
1. De walserijtribune keurt pre-stressed type goed. Dit type is hoog
stijfheid en gemakkelijk om rol te veranderen.
2. Het drijven van de walserij past reductiemiddel toe en de duplex keurt goed
twee-rang vermindering verenigde versnellingsbak. Dit type heeft volgend voordeel:
laag gewicht, klein volume, economisch ruimteberoep, lage kosten en enz.
Toestel-schacht materiaal: gesmede 42CrMo, Wieltoestel materiële ZG35CrMo,
de doos is van structurele delen.
3. Het koelen bed het binnengaan keurt vrij van pneumatische goed rollijst
ingaand type, dat het voordeel van licht laag materiaal heeft, eenvoudig,
kosten en gemakkelijk die onderhoud met het type van schortplaat het binnengaan worden vergeleken
apparaat.
4. De beëindigen-bebouwende en veelvoudig-lengte het vliegen scheerbeurt keurt goed
de pneumatische koppelingsfrequentie controleert snelheid, rotatietype. Dit type van
het vliegen de scheerbeurt heeft het voordeel van lage motormacht, eenvoudige elektrisch
controle en lage die investering met start-stop het vliegen scheerbeurt wordt vergeleken.
5. Het bundelen keurt mechanisch pneumatisch gecombineerd type goed
de automatische machine, en het materiaal voor het bundelen zijn walsdraad Φ6.5mm.
De lijst van het procesmateriaal
|
Nr
|
Materiaalnaam
|
Qty
|
Eenheid
gewicht
(t)
|
Totaal
gewicht
(t)
|
Hoofdprestaties
|
| 1 |
Groeperende steun
|
1 reeks
|
5
|
5
|
Type: hydraulische staafopdringer
groepering
Steun opgeslagen staaf max. Qty:
40pcs
Steun opgeslagen staafmax.
Gewicht: 3.5t
Staafopdringer:
Duw: 25KN
Het duwen snelheid: voorwaartse 0.05m/s,
achterwaartse 0.1m/s
Slag: 1350mm
|
| 2 |
Oven het laden rollijst
|
2
groep
s
|
4.8
|
9.6
|
Type: het gecentraliseerde drijven,
omkeerbaar
Rol: φ240×650mm
Rol die uit elkaar plaatsen: 890mm
Lineaire snelheid van rol
oppervlakte: 1m/s
Drijfmotor: AC15KW
|
| 3 |
Staafopdringer
|
1 reeks
|
3.5
|
3.5
|
Type: hydraulische staafopdringer
Duw: 100KN
Slag: 650mm
Het duwen snelheid: voorwaartse 0.05m/s,
achterwaartse 0.1m/s
Hydraulische cilinder:
φ150/φ105mm
Systeemdruk: 10MPa
Het werk oliedruk: 6.3MPa
|
| 4 |
Buffer
|
1 reeks
|
0,5 |
0,5 |
Type: de lentebuffer
|
| 5 |
Voedende steun
|
1 reeks
|
1 |
1 |
Type: structureel deel
|
| 6 |
Staaf uit machine
|
1 reeks |
5 |
5 |
Type: auto horizontale bewegende ketting
Duw: 0.2KN
Het duwen snelheid: 0.875m/s
Slag: 4000mm
Drijfmotor: AC7.5KW
|
| 7 |
Oven uit rol
lijst
|
2
groep
s
|
4
|
8 |
Type: het gecentraliseerde omkeerbaar drijven,
Rol: φ240×600mm
Rol die uit elkaar plaatsen: 1000mm
Lineaire snelheid van rol
oppervlakte: 2m/s
Drijfmotor: AC7.5KW
|
| 8 |
Werkende rollijst vóór machine
|
1 groep |
8 |
8 |
Type: het gecentraliseerde omkeerbaar drijven,
Rol: φ240×900mm
Rol die uit elkaar plaatsen: 1000mm
Lineaire snelheid van rol
oppervlakte: 2.6m/s
Drijfmotor: AC15KW
|
| 9 |
Φ400 het ruwe rollen
molen
|
1
tribune
|
60 |
60 |
Tribunetype: drie-broodje pre-stressed type
Rol: φ400-φ350×800mm
Rol het maximum openen: 50mm
Max. Rolling kracht: 1000KN
Max. Rolling torsie: 30×2KN.m
Vliegwiel: φ1800mm
Hoofdmotor: AC800Kw
|
| 10 |
Dubbel-laagrol
lijst
|
1 reeks |
10 |
10 |
|
| 11 |
Middenrol
lijst
|
1
groep
|
5 |
5 |
Type: het gecentraliseerde drijven,
omkeerbaar
Rol: φ200×700mm
Rol die uit elkaar plaatsen: 1000mm
Lineaire snelheid van rol
oppervlakte: 2.6m/s
Drijfmotor: AC7.5KW
|
| 12 |
1#-Beëindigen-bebouwt
het vliegen scheerbeurt
|
1 reeks
|
8 |
8 |
Type: pneumatische koppeling,
de frequentie controleert roterende snelheid,
type
Scherpe max. Sectie: 1500mm ²
Scherpe temperatuur ≥850℃
Drijfmotor: YTSZ30KW
|
| 13 |
Φ300×6
midden
het ononderbroken rollen
molengroep
|
1
tribune
|
80 |
90 |
Tribunetype: pre-stressed twee-broodje
Rol: φ330-φ280×600mm
Rolmax. die openen: 30mm
Max. Rolling kracht: 600KN
Max. Rolling torsie: 15×2KN.m
Hoofdmotor: AC630Kw
|
| 14 |
Repeater
|
4 reeksen
|
1.5
|
6 |
Type: structureel deel
|
| 15 |
Φ300×2 het eindigen
het ononderbroken rollen
molen
|
2
groep
s
|
20
|
40 |
Tribunetype: pre-stressed type
Rol: φ330-φ280×600mm
Rolmax. die openen: 20mm
Max. Rolling kracht: 250KN
Max. Rolling torsie: 4.5×2KN.m
Hoofdmotor: DC450Kw
|
| 16 |
2#-Beëindigen-bebouwt
het vliegen scheerbeurt
|
1 reeks
|
8
|
8
|
Type: pneumatische koppeling,
de frequentie controleert snelheid, roterend type
Scherpe max. Sectie: 250mm ²
Scherpe temperatuur ≥850℃
Drijfmotor: YTSZ30KW
|
| 17 |
Verticale lijn
|
1 reeks
|
|
|
Type: pneumatische lijn op en neer
Lijn-begin hoogte: 320mm
|
| 18 |
Gebleven hitte
behandeling daarna
rollende machine
|
1 reeks
|
2.5 |
2.5 |
|
| 19 |
Snuifjebroodje
|
|
|
|
Type: het pneumatische vastklemmen, de snelheid van frequentiecontroles
Rol: φ240×60mm
Lineaire snelheid van roloppervlakte: 4.5~9m/s
|
| 20 |
Veelvoudig-lengte het vliegen scheerbeurt
|
1 reeks |
8 |
8 |
Type: pneumatische koppeling,
de frequentie controleert snelheid, roterend type
Scherpe max. Sectie: 150mm
Scherpe temperatuur: ≥600℃
Drijfmotor: YTSZ 37Kw
|
| 21 |
Beëindigen-vastklemmend broodje
|
2 reeksen |
2.5 |
5 |
Type: het pneumatische vastklemmen,
de frequentie controleert snelheid
Rol: φ240×60mm
Lineaire snelheid van roloppervlakte:
4.5~8m/s
Drijfmotor: YTSZ11KW
|
| 22 |
Koelbed
het ingaan van apparaat
|
1 reeks |
35 |
35 |
Type: pneumatische niet-rollijst
het binnengaan
Het ingaan van duur: 1.5s/time
|
| 23 |
Koelbed
|
|
|
|
Type: stap voor stap
Efficiënt gebied: 4.5×42m ²
Toestel die uit elkaar plaatsen: 90mm
Staand vistuig die uit elkaar plaatsen: 500mm
Beweegbaar toestel die uit elkaar plaatsen: 500mm
Stapduur: 2s/time
Drijfmotor: AC55Kw
|
| 24 |
Groeperingsapparaat
|
1set |
3.5 |
3.5 |
Type: ketting het enige drijven
Rol: φ100×400mm
Lineaire snelheid van roloppervlakte: 0.2m/s
Drijfmotor: AC1.5KW
|
| 25 |
Het apparaat van de koelbeduitgang
|
1set |
30 |
30 |
Type: de hydraulische transversale steun typt uit
Roterende duur: 6s/time
|
| 26 |
De rollijst van het koelbedeind
|
5groups |
2 |
10 |
Type: riem het gecentraliseerde drijven
Rol: φ200×700mm
Rol die uit elkaar plaatsen: 1000mm
Lineaire snelheid van roloppervlakte: 2.5m/s
Drijfmotor: AC7.5KW
|
| 27 |
Eindproductsnijmachine
|
1set |
10 |
10 |
Type: hoger scherp type
hydraulische scheerbeurt
Eindproduct
Scherpe kracht: 1600KN
Bladbreedte: 800mm
Blad die openen: 160mm
Scherpe tijden: 6times/min
|
| 28 |
Rollijst daarna
het snijden
|
1group |
5 |
5 |
Type: riem het gecentraliseerde drijven
Rol: φ200×700mm
Rol die uit elkaar plaatsen: 1000mm
Lineaire snelheid van roloppervlakte: 2.5m/s
Drijfmotor: AC7.5KW
|
| 29 |
Besnoeiing-aan-lengte
schot
|
1set |
0,2 |
0,2 |
Type: het pneumatische opheffen
Schot die openen: 150mm
|
| 30 |
Baroverdracht
run-in machine
rollijst
|
1group |
6 |
6 |
Type: riem het gecentraliseerde drijven
Rol: φ200×700mm
Rol die uit elkaar plaatsen: 1000mm
Lineaire snelheid van roloppervlakte: 2.5m/s
Drijfmotor: AC7.5KW
|
| 31 |
Baroverdracht
machine
|
1set |
5 |
5 |
Type: het pneumatische opheffen,
ketting-type overdrachtbar
Kettingshoogte: 38.1mm
Ketting die uit elkaar plaatsen: 1600mm
Overdrachtsnelheid: 0.6m/s
Drijfmotor: AC11Kw
|
| 32 |
Het apparaat van de inzamelingsgroepering
|
1set |
0,275 |
0,275 |
Type: pneumatische duwende plaat
type
|
| 33 |
Inzamelingsapparaat
|
1set |
2.5 |
2.5 |
Type: dubbel kanaal roterend type
Inzamelingsgewicht: 3500kg
Kanaal roterend veranderen
duur: 6.8s
Drijfmotor: AC7.5KW
|
| 34 |
Inzamelingseind
rollijst
|
1group |
4.5 |
4.5 |
Type: ketting het gecentraliseerde drijven
Rol: φ200×400mm
Rol die uit elkaar plaatsen: 800mm
Lineaire snelheid van rol
oppervlakte: 0.52m/s
Drijfmotor: AC7.5KW
|
| 35 |
Bundelende machine
|
1group |
4 |
4 |
Type: het pneumatische opheffen en
vallend, mechanisch omwenteling verenigd type
Bundelende max. Buitendiameter: 350mm
Het bundelen van één bostijd: 8s
Het drijven van motor: AC1.5KW
|
| 36 |
Het bundelen van machine
de lijst van de eindrol
|
1set |
3 |
3 |
Type: ketting het gecentraliseerde drijven
Rol: φ200×400mm
Rol die uit elkaar plaatsen: 1000mm
Lineaire snelheid van roloppervlakte: 0.52m/s
Drijfmotor: AC7.5KW
|
Dit is het plan van onze klant, zullen wij overeenstemmend uw specifieke vereisten om het hete rollen miljoen te ontwerpen en te vervaardigen.
Welkom om te bezoeken en te inspecteren!
