Beëindigend Heet Broodje maal Één gelijkstroom-Aandrijving Twee 75×75×2000mm Staven
HEET HET PROCESmateriaal VAN DE BROODJESmolen
Ontwerpbasis
1 grondstoffenspecificatie: 60×60×2000mm
2 eindproductenspecificatie: Φ8~Φ12mm warmgewalste misvormde bar,
besnoeiing-aan-lengte 612m
3 output per uur: 8-10t/h
Rolling type en walserijconfiguratie
1 keurt het type van walserijlay-out semi-continuous goed.
2 om min. Sectieφ10mm misvormde bar te rollen die op 75×75mm wordt gebaseerd
de staven, rollende passen bedraagt 15.
3 keur „één tribune van de dienst“ type goed om rollende passen geleidelijk aan te verminderen.

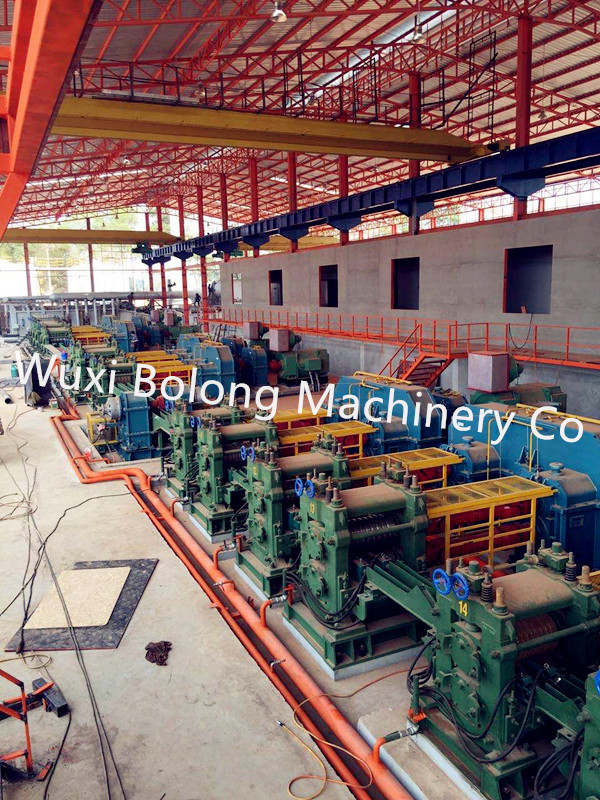

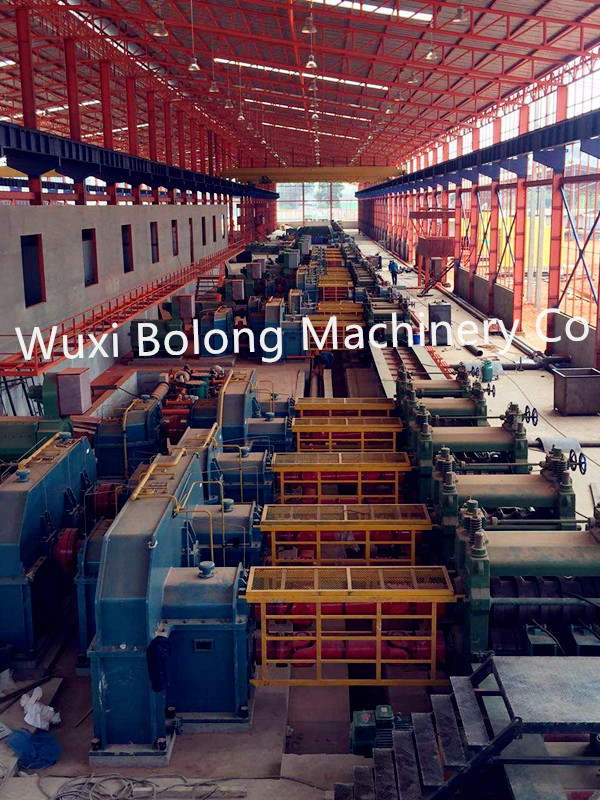

4 er zijn totale 11 tribunes van walserij in de gehele productielijn,
met inbegrip van Φ400×1 ruwe walserij, midden walserij Φ300×6
en eindigen Φ300×2×2 die miljoen rolt.
5 walserijaandrijving: Φ400×1 is de ruwe walserij AC motor. Φ300×6
de midden walserij is „één AC motoraandrijving zes“.
het beëindigen van walserij is „één gelijkstroom-aandrijving twee“
Φ300×2×2
6 de hoogste het rollen snelheid van eindproducten bevindt zich om Φ10mm te rollen
de misvormde bar is 8m/s.

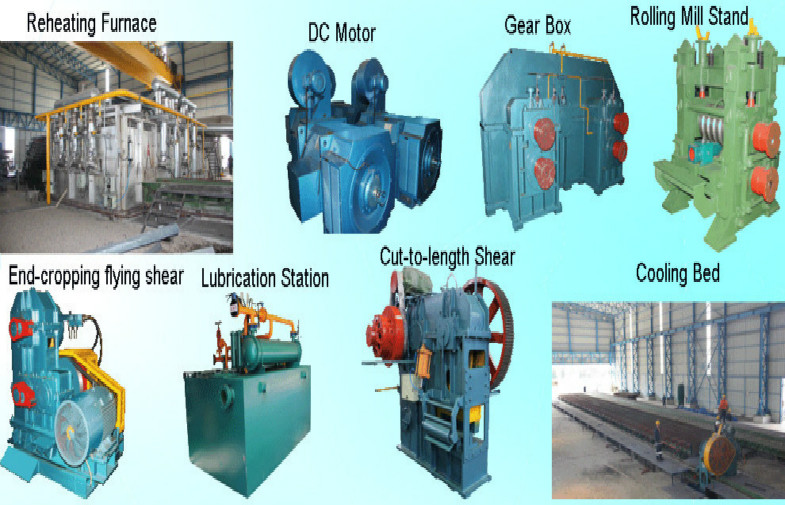

Materiaalkenmerk
1. De walserijtribune keurt pre-stressed type goed. Dit type is hoog
stijfheid en gemakkelijk om rol te veranderen.
2. Het drijven van de walserij past reductiemiddel toe en de duplex keurt goed
twee-rang vermindering verenigde versnellingsbak. Dit type heeft volgend voordeel:
laag gewicht, klein volume, economisch ruimteberoep, lage kosten en enz.
Toestel-schacht materiaal: gesmede 42CrMo, Wieltoestel materiële ZG35CrMo,
de doos is van structurele delen.
3. Het koelen bed het binnengaan keurt vrij van pneumatische goed rollijst
ingaand type, dat het voordeel van licht laag materiaal heeft, eenvoudig,
kosten en gemakkelijk onderhoud dat met het type van schortplaat het binnengaan worden vergeleken
apparaat.
4. De beëindigen-bebouwende en veelvoudig-lengte het vliegen scheerbeurt keurt goed
de pneumatische koppelingsfrequentie controleert snelheid, rotatietype. Dit type van
het vliegen de scheerbeurt heeft het voordeel van lage motormacht, eenvoudige elektrisch
controle en lage investering die met start-stop het vliegen scheerbeurt wordt vergeleken.
5. Het bundelen keurt mechanisch pneumatisch gecombineerd type goed
de automatische machine, en het materiaal voor het bundelen zijn walsdraad Φ6.5mm.
De lijst van het procesmateriaal
Mechanisch gedeelte | |
1 | Het gietlepeltorentje/de gietlepel bewegende auto/de gietlepel bevestigden steun (die door klanten wordt bepaald) |
2 | Houten trechter |
3 | Houten trechterauto |
4 | Vorm |
5 | Het apparaat van de vormtrilling |
6 | Het apparaat van de trillingsaandrijving |
7 | Het beschermen van dekking voor trillingsapparaat |
8 | Secundair het koelen bespuitend kader |
9 | Secundaire het koelen bespuitende pijp |
10 | Bespuitende pijp voor secundair koelwater |
11 | Het apparaat van de steunrol voor secundair en ten derde het koelen |
12 | Terugtrekking die machine rechtmaakt |
13 | Transmissieapparaat voor terugtrekking die machine rechtmaakt |
14 | Universele verbinding |
15 | Stijve proefbar |
16 | Proefbaropslagapparaat |
17 | Gidsrol voor proefbaropslagapparaat |
18 | De rollijst van de staaflevering |
19 | Hydraulische staafopdringer |
20 | Platform voor staafinzameling |
21 | Vlamsnijmachine/hydraulische scheerbeurt (die door klanten wordt bepaald) |
Het systeem van de Electricscontrole | |
23 | Controlesysteem voor vormtrilling |
24 | Controlesysteem voor terugtrekking die machine rechtmaakt |
25 | Doeltreffende controlesysteem voor proefbar |
28 | Controlesysteem voor de rollijst van de staaflevering |
29 | Controlesysteem voor staaf uit |
30 | Controlesysteem voor centrale hydraulische post |
Staalstructuur | |
31 | Hoofdafgietselplatform |
32 | Afgietselplatform |
33 | Platform voor proefbaropslag |
Hulpsysteem | |
34 | Hydraulisch systeem |
35 | Het lossen van apparaat voor secundaire het koelen stoom |
36 | Controlesysteem voor secundair koelwater |
37 | Opgeschorte verrichtingsdoos voor terugtrekking die deel rechtmaakt |
38 | De speciale configuratie kan overeenkomstig klantenvereisten worden verstrekt |
