Van het de zuurstof vrije koper van het Upcastingsproces van de staafannnual 2,000MT D17-30mm stijgende het ononderbroken afgietselproductielijn
Hoofdtechnologieparameter voor de omhoog-Giet Machine van de Koperstaaf
Jaarlijkse 2000MT D17mm-30mm |
Model: Hdsyucm-2000 |
Jaarlijkse capaciteit: 2000mt |
Ovenstructuur: 300type twee lichaamsoven (1.melting-oven 2. holdingsoven) |
Gietende bundels: 4 |
Gietende staafdiameter: 17mm 30mm |
het gieten snelheid: 0-1000mnVmin |
jaarlijkse werktijd: 7920h |
Liquidtrackingsprecisie: ±2mm |
De norm van de toepassingsrol; |
Koper het smelten snelheid: 260kg/h |
De consumptie van de koper smeltende macht: <350kwh> |
Toepassingsvorm: automatisch pas aan |
Toepassingsplaat gedreven benadering: geduwd door koperstaaf, het hand aanpassen |
Materieel het voeden methoctwhole stuk van elektrolytische die koperkathode door elektrisch hijstoestel wordt gevoed |
Stijgende gedreven benadering: dhven door de AC servomotor, wordt de transmissieketen gedreven door het gapless synchrone radertje blet |
Staaf het vastklemmen methode; het hand vastklemmen |
Verrichtingsinterface: datumvertoning, seoomotor door touch screen wordt gecontroleerd dat |
Totale macht: 150KW AC 380V in drie stadia |
Materiaalsamenstelling
Elektrolytische koperplaat (kathode copper/99.9% koperschroot) -- ladend apparaat (kan aanpassen) - ovensysteem (smeltende oven -- overgangspakhuis - holdingsoven) - de kristallisatieafgietsel van de ononderbroken afgietselmachine) -- dragger - snelheidsapparaat - automatische windende machine - voor verkoop of diepe verwerking
Stroomgrafiek

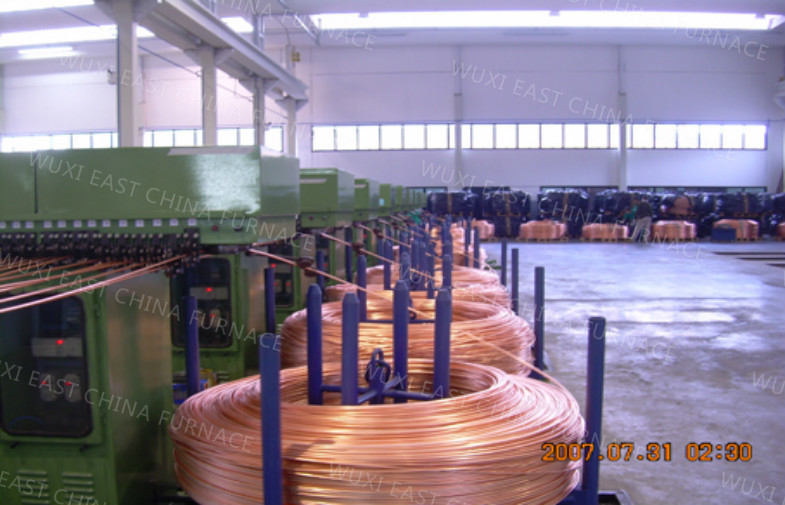

De elektrolytische koperplaat (99,9% koperschroot) wordt aangesloten bij in de smeltende ovens door het het laden apparaat (volgens de gebruikersbehoeften), (als de grondstoffen het geen rode koper is van 1#, kan ons bedrijf de reverberatory oven ontwerpen en installeren alvorens te smelten ovens om de koperonzuiverheid te verwijderen). De koperplaat door w-Type inductor in vloeistof, toen stroom regelmatig van het overgangspakhuis aan de holdingsoven, en is dan in het regelmatige die verminderingsproces door de oppervlakte met houtskool wordt behandeld, uiteindelijk wordt gekristalliseerd vlug aan de staaf van het gietvormkoper door crystallizerof de luchtkokerinstallatie door het stijgende proces van de koperstaaf tegelijkertijd, is de gegoten koperstaaf stijgend casted bij tussenpozen door de twee tractierol. De staaf van het gietvormkoper door de vervoerende machine, en wheelframe, het snelheid het aanpassen toestel, dan aan de automatische windende machine om koperstaaf te winden.
Nr |
Naam |
Kwaliteit |
Opmerkingen |
1 |
Upcasting die en dubbele samengevoegde combinatieoven smelten houden |
1set | |
Smeltende ovenrol |
1set | ||
Het jasje van het smeltende ovenwater |
1set | ||
De kern van het smeltende ovenstaal |
1set | ||
|
Smeltende oven smeltend kanaal |
1set | |
De rol van de holdingsoven |
1set | ||
Het waterjasje van de holdingsoven |
1set
|
||
Het staalkern van de holdingsoven |
1set | ||
Het smeltende kanaal van de holdingsoven |
1set | ||
2 |
Samengevoegde oven vuurvaste baksteen |
1set | |
Aanstampend materiaal |
1set | ||
Al raad van de erts de ceramische vezel (thickness20mm) |
1set | ||
Temperatuur die thermokoppel meten |
1set | ||
Thermokoppelgevallen |
1set | ||
Volgende apparaat van het koper het vloeibare niveau |
1set | ||
Smeltende oven en het elektrische de controlekabinet van de holdingsoven |
1set | ||
3 |
10strands servobesturings gietende machine |
1set | |
Lijn georiënteerde instellingen |
1set | ||
PLC elektrisch controlesysteem, Servomotor |
1set |
Servomotormacht: 4.4KW Yaskawa, Japan PLC: Mitsubishi, Japan |
|
Opheffend platform |
1set | ||
Het platform van Upcastingsoperatiion |
1set | ||
Servoverrichtingstellers |
1set | ||
4 |
Het kader van de Upcastingsgrens |
1set | |
5 |
Vorm en oven het systeem van de koelwaterdistributie |
1set | |
Omvat: Temperatuurvertoning, de lijst van de watertemperatuur, hydraulische drukmaat, enz. |
|||
Omleidingspijp, kleppen, |
1set | ||
6 |
De dubbele polen die van de frequentieomzetting machine rollen |
5sets | Automatische, Frequentieomzetting |
|
Het omvatten: rollend geval, die karretje, rek, controlemechanisme, de motor van de Frequentieomzetting, reductiemiddel, enz. rollen |
||
7 |
Ononderbroken upcasting vorm |
10set | |
|
Indluce proefbar en hoofd |
||
Vorm grafietmatrijzen |
30pcs | ||
Grafietgevallen en laag |
30pcs | ||
Snelle schakelaar |
15pcs | ||
Slang |
5coils | ||
8 |
Installatiemateriaal |
1set | |
Draden, kabels, signaallijnen |
