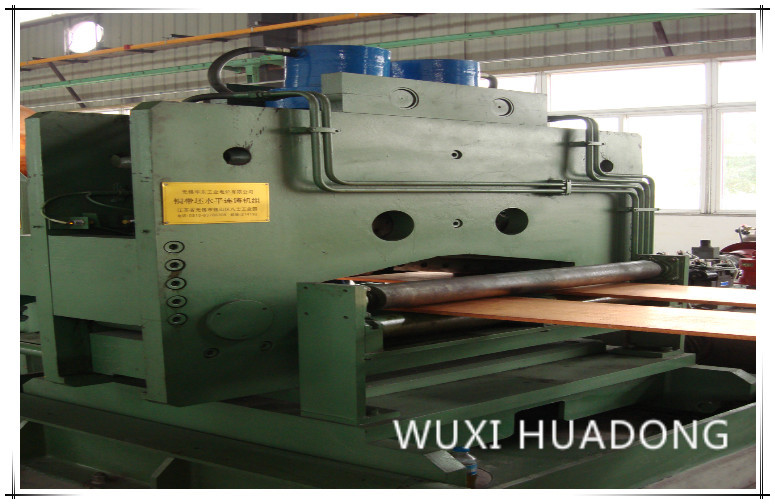

Van de de Plaatstrook van het legeringskoper van de de Machineplak Gietende Ononderbroken Bundel Twee
Ⅰ .SPECIFICATIONS
1. Soorten het gieten specificaties
* Productieverscheidenheid: van de de legerings (cupronickel) staaf van de koper de rollen basis
2. Specificatie van afgewerkt productrol
2,1 Aantal staven: 2 stroken
2.2 staafbreedte: 380mm500mm
2.3 staafdikte: 16 - 20mm
2.4 binnen diameter van rol: minimumφ 600 - 800mm
2.5 buiten diameter van rol: maximumφ1800mm
2.6 maximumgewicht van rol: maximum: 6000kg
3. Waarborgwaarde van het verschil van de staafdikte
3.1 transversaal dikteverschil van staaf: <0.75mm-0.3 (na vormwijziging)
3.2 longitudinaal dikteverschil van staaf: <0>
3.3 gemiddeld energieverbruik voor uitsmelting door smeltoven: 250-380kwh/t
3.4 gemiddeld energieverbruik voor temperatuurbehoud door oven te houden: 50-80kwh/t
3,5 Maximum die en kracht duwen trekken: 50KN
3.6 het duwen van en het trekken van snelheidswaaier: 1.5-70mm/seconde
3.7 gemiddelde maximum het gieten snelheid: 300mm/min
3.8 maximum het scheren kracht van hydraulische scheerbeurt: 600KN
3.9 het rollen van snelheid van coiler: 750mm/min
Ⅱ. DE LIJST VAN ONDERDELEN VAN HET DE MACHINEproces VAN HET KOPER ONONDERBROKEN AFGIETSEL
| Nr. |
Materiaalnaam |
Eenheid |
QTY |
| 1 |
De inductiesmeltoven van de lijnfrequentie (met inbegrip van het smelten groef en voerend bouwmateriaal) |
reeks |
1 |
| 2 |
Ijzerkern, waterjasje en rol van smeltoven |
reeks |
1 |
| 3 |
Houten trechter |
reeks |
1 |
| 4 |
De oven van de de inductieholding van de lijnfrequentie (met inbegrip van het smelten groef en voerend bouwmateriaal) |
reeks |
1 |
| 5 |
Ijzerkern, waterjasje en rol van holdingsoven |
reeks |
1 |
| 6 |
vorm voor de voeringsbouw |
reeks |
1 |
| 7 |
kristallisator |
reeks |
2 |
| 8 |
grafietvorm |
reeks |
1 |
| 9 |
Verzegelende staalvorm van kristallisator |
reeks |
1 |
| 10 |
Proefbar (die van roestvrij staal wordt gemaakt) |
reeks |
1 |
| 11 |
Proefplaat |
reeks |
1 |
| 12 |
Het apparaat van de koelwaterdistributie voor kristallisator |
reeks |
1 |
| 13 |
Secundair koelapparaat |
reeks |
1 |
| 14 |
Terugtrekkingsmachine |
reeks |
1 |
| 15 |
Hydraulische opvolgende die machine scheren |
reeks |
1 |
| 16 |
Corelesscoiler |
reeks |
2 |
| 17 |
Met water gekoelde kabel voor smeltoven |
reeks |
1 |
| 18 |
Hydraulisch systeem |
Volledige reeks |
1 |
| 19 |
Elektrocontrolesysteem |
Volledige reeks |
1 |
| 20 |
Het regelen van zonder commissie transformator (, stapte) voor smeltoven |
reeks |
1 |
| 21 |
Het regelen van zonder commissie transformator (, stapte) voor holdingsoven |
reeks |
1 |
| 22 |
Het apparaat van de gasbescherming |
reeks |
1 |
| 23 |
De thermometer van de oppervlaktetemperatuur |
reeks |
1 |
| 24 |
Speciale hulpmiddelen voor machineeenheid |
|
|
DE TECHNISCHE PARAMETERS VAN Ⅳ .MAJOR VAN MATERIAAL
| 1 |
Smeltoven: |
| 1.1 |
Totale capaciteit van oven |
5.0T |
| 1.2 |
Efficiënte capaciteit van oven |
2.5T |
| 1.3 |
Ovenvoltage |
380V |
| 1.4 |
Ovenmacht |
600KW |
| 1.5 |
Het smelten tarief |
2t/h |
| 1.6 |
Machtsfactor na compensatie: |
0.95-1.0 |
| 1.7 |
Aantal fasen en verbindingswijze van inductor: |
Eenfasige reeks-verbinding
|
| 1.8 |
Nominaal vermogen van transformator: |
900KVA met water gekoelde spaartransformator (380V-inkomend-lijn, in drie stadia,
|
| 1.9 |
rol het koelen wijze: |
Waterkoeling |
| 1.10 |
Koelwaterverbruik: |
5m3/h |
| 1.11 |
Maximumtemperatuur van oven: |
1500℃ |
| 2 |
De sectie van de holdingsoven |
|
| 2.1 |
Efficiënte capaciteit van oven: |
4.0T |
| 2.2 |
Efficiënte het gieten capaciteit: |
Minder dan 85 dB |
| 2.3 |
Nominale spanning: |
380V |
| 2.4 |
Geschatte macht: |
250KW |
| 2.5 |
Nominaal vermogen van transformator: |
400KVA met water gekoelde spaartransformator
(380V-inkomend-lijn, in drie stadia,
zonder commissie gestapte voltage-regelt).
|
| 2.6 |
Machtsfactor na compensatie: |
0.95-1.0 |
| 2.7 |
De precisie van de temperatuurcontrole: |
±8℃ |
| 2.8 |
Maximumtemperatuur van oven: |
1300℃ |
| 2.9 |
Rol het koelen wijze: |
Waterkoeling
|
| 3 |
Vorm |
|
| 3.1 |
breedte |
380- 500mm |
| 3.2 |
dikte |
1620mm. |
| 3.3 |
Materiaal |
1Cr18Ni9Ti roestvrij staal, dat met koperstruik gevoerd wordt (die van T2koper wordt gemaakt) |
| 4 |
Secundair koelapparaat |
|
| 4.1 |
Waterverbruik: |
3m ³ /h |
| 4.2 |
Waterdruk: |
0.2-0.3Mpa |
| 5 |
Terugtrekkingsmachine |
|
| 5.1 |
Maximum het duwen en het trekken kracht: |
50KN |
| 5.2 |
Snelheid: |
Snelheid: |
| 5.3 |
Minimumslagwaaier: |
0.1mm
|
| 5.4 |
Kortste reservetijd |
0.01S |
| 5.5 |
AC servomotor: |
De motor van Siemens (11KW) |
| 5.6 |
Geschatte omwentelingssnelheid van motor: |
3000r/min |
| 5.7 |
Statische torsie: |
△Tw= 60K-Mo (bij 60) 70n-m |
| 6 |
Dubbel-staaf hydraulische hogere scherende machine:
|
| 6.1 |
Het scheren kracht: |
600KN |
| 6.2 |
het scheren dikte: |
20mm |
| 6.3 |
Het scheren breedte: |
500mm |
| 6.4 |
Het scheren snelheid: |
0- 5mm/s
|
| 6.5 |
Het scheren slag: |
80mm |
| 6.6 |
Maximumopvolgendeslag van het scheren van machine: |
200mm |
| 7 |
Coiler machineeenheid |
|
| 7.1 |
Macht: |
5.5KW |
| 7.2 |
Rotatiesnelheid: |
1420r/min |
| 7.3 |
Coiler verplaatsingsslag: |
800mm |
| 8 |
Hydraulische post |
|
| 8.1 |
Motormacht van hydraulische post voor smeltoven en holdingsoven:
|
2× 7.5KW |
| 8.2 |
Motormacht van hydraulische post voor terugtrekkingsmachine: |
2× 7.5KW |
| 8.3 |
Motormacht van hydraulische pomp voor hogere scherende machine: |
2× 11KW
|
| 8.4 |
Motormacht van hydraulische pomp voor coiler: |
2× 7.5KW |
Ⅵ. DE NAVERKOOPdienst
1. Het belangrijkste lichaam van het materiaal zal één jaar van vrije garantie hebben, en de speciale componenten zullen
