Van het de plaatblad van de koperstrook de Stijgende Energie van de het Ononderbroken Afgietselmachine - besparing
Technische parameters van productielijn
1. Productielijnproces
Het voeden, het uitsmelten, statische, thermische isolatie, kristallisatie, tractie, afstraffing, het zagen en het snijden
2. Productielijnmateriaal
Twee verenigde frequentie uitgeboorde inductieoven 1set
het loodvorm 2set van het legeringskoper
vier kolommen servoaandrijving op loodmachine 1set
Coiler met een kernspoel 2 reeksen
3. Hoofd technische parameters van het productielijnmateriaal
3.1 twee verbonden de inductieoven van de frequentiekern
De elektrische oven: het smelten van 120KW holding+ 210KW
3.1.1 belangrijke technische parameters van smeltende Afdeling
(1) geschatte macht: 210KW;
(2) nominale spanning: 380V;
(3) frequentie: 50HZ;
(4) het smelten tarief: 750kg/h (+ +);
(5) nominaal vermogen: 2.5t;
(6) machtsconsumptie: minder dan 280kwh/t;
(7) machtsfactor: 0.95-1 (na compensatie);
(8) de maximumtemperatuur van de oven: 1350.
3.1.2 belangrijke technische parameters van holdingsafdeling
(1) geschatte macht: 120KW;
(2) nominale spanning: 380V;
(3) frequentie: 50HZ;
(4) nominaal vermogen: 3.5t;
(5) machtsfactor: 0.95-1 (na compensatie);
(6) de maximumtemperatuur van de oven: 1350.
3.2 het loodvorm van de koperlegering
Lood gegoten specificatie: wijd 450mm * dikte 14mm * 2
3.3 vier kolommen servoaandrijving op machine
(1) servomotormacht: 4.4KW;
(2) lood het gieten snelheid: 50-150mm/min
(3) lood het gieten methode: Lood - einde - Lood - einde - terugtrekking - einde - lood twee soorten online regelbare procesparameters;
(4) output: meer dan 10t;
3.4 Coiler met een kernspoel
(1) de dikte van broodjesmateriaal: maximum 15mm;
(2) broodjesbreedte: 450mm;
(3) kruldiameter: diameter van 500mm;
(4) krulgewicht: 8t maximum;
(5): Maximum met 2100mm kruldiameter;
(6) motormacht: 3kw;
(7) de verhouding van het snelheidsreductiemiddel: 1003.
4.Main samenstelling van het productielijnmateriaal
4.1 twee verenigde frequentie uitgeboorde inductieoven
De elektrische oven is hoofdzakelijk samengesteld uit een ovendekking, ovenshell, een inductielichaam, een steun, een elektrisch controlesysteem, een temperatuur die systeem en een koelsysteem van het materiaal meten.
Ovenshell en de bodemsteun van het hogere ovenlichaam zijn gelast met de Q235-staalplaat en de staalplaat, en het lagere deel van het lichaam van de uitsmeltingsinductie en het de inductielichaam van de hitteisolatie wordt verbonden aan het hogere ovenlichaam door een flens. Het smelten de groef wordt gemaakt van rood koperafgietsel; de kern met de lamineringen van het het siliciumstaal van Japan Z10 laadde in; de rol met dubbel glaslint verpakte het rechthoekige koper winden en, goede isolatie, sterk het koelen effect; het waterkoelingsjasje wordt gemaakt van dikte 3mm van de roestvrij staalplaat 1Cr18ni9Ti, heeft het met hoge weerstand, trillings magnetisch effect goed. De ovenkamer is verdeeld in drie holten, de smeltende kamer, de midden bovenmatige holte, de thermische isolatieholte. Smeltende kamer van materiële functie; de bovenmatige holte is hoofdzakelijk statisch koperwater, die de schommelingseffect van de smeltoven materieel temperatuur van oventemperatuur op de thermische isolatie verminderen, moet de holte van het hittebehoud hoofdzakelijk tractiebar geven verstrekt stabiel gesmolten koper en stabiele temperatuur.
Twee verenigden zich frequentie uitgeboord de controlesysteem van de inductieoven, het smelten en isolatie is de afdeling gebruikte het voltage regelende transformator van de stap zelfkoppeling om de druk, regelbaar drukprofiel van 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, 90V-voltage (lijn) aan te passen. Smeltend, is de de temperatuurcontrole van de thermische isolatieoven uitgerust met hand en automatische omzettingsschakelaar, wanneer de schakelaar in de hand, kunstmatige verordening van voltageknop voor het regelen van het outputvoltage van een transformator, om de machtsoutput van de elektrische oven te controleren is; wanneer de schakelaar in het automatische controlesysteem door kunstmatig intelligent temperatuurcontrolemechanisme wordt geschikt om het outputvoltage van de transformatordruk aan te passen. Een automatisch systeem van de temperatuurcontrole wordt geschikt in het warmteisolerende deel van het uitsmeltingsdeel. Het thermokoppel is een horizontaal het opnemen type, en het warmteisolerende deel is een het opnemen type.
4.2 het loodvorm van de koperlegering
De vorm wordt gemaakt van één koelend en twee koelend. Het koeljasje wordt gemaakt van hittebestendig staal, en de andere delen worden gemaakt van koudgewalste staalplaat. Met watergroeven in de vorm op het koelwater in de vorm richtingstroom, om de uniformiteit te verzekeren van het koelen.
Het systeem van de koelwaterdistributie wordt speciaal ontworpen voor het koelen van de vorm. Het systeem wordt voorzien van een de stroommeter van de waterinham en een thermometer van de waterafzet, die voor de gebruiker geschikt is om het watersysteem te controleren en aan te passen. om de stabiliteit van de watervoorziening van de kristallisator te verzekeren, is de toevoeging van een systeem van de de temperatuurcontrole van het kristallisatorwater samengesteld uit intelligente elektrische de controleklep van de plaatcondensator, een temperatuurcontrolemechanisme, wanneer er een verandering in watertemperatuur van vorm is, het signaaloverdracht van de temperatuurverandering aan de intelligente elektrische controleklep, verzendt het systeem signaal naar de intelligente elektrische controleklep, intelligente elektrische controleklep volgens het bepaalde signaal, automatische controle de grootte van de waterstroom, van plaatcondensator het koelen intensiteit van automatische aanpassing, om de stabiliteit van de watertemperatuur van vorm te verzekeren.

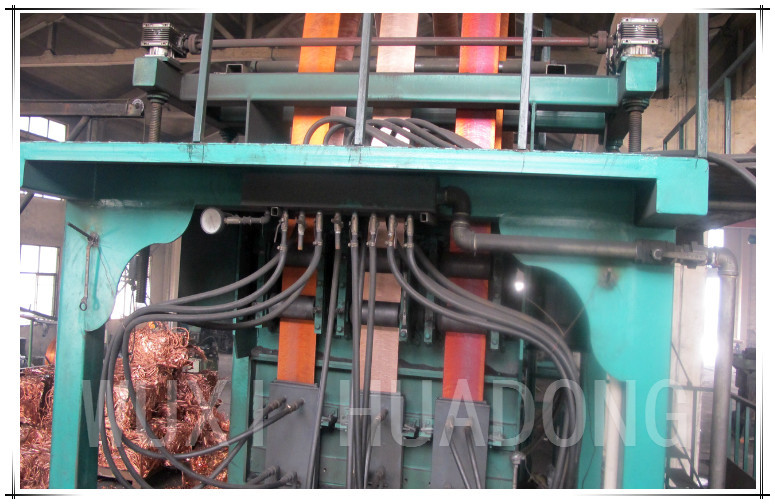

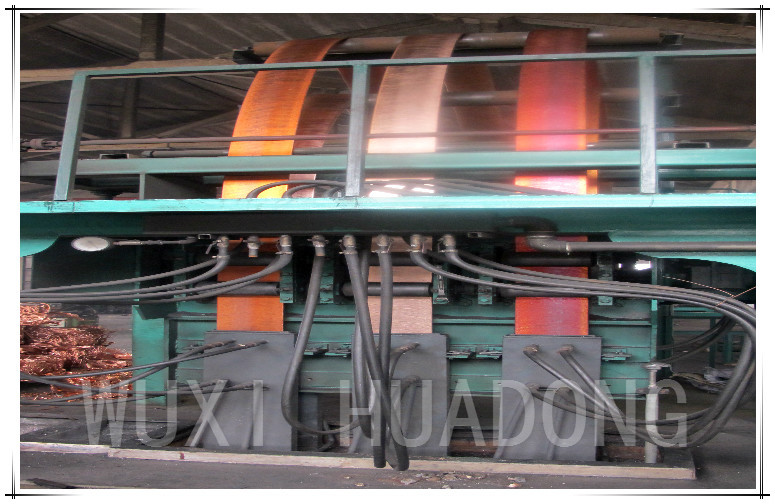

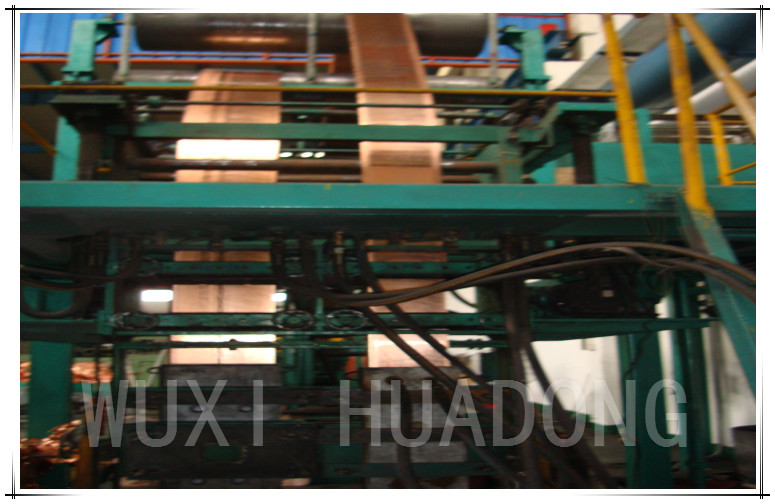

4.3 vier kolom servoaandrijving op loodmachine
De hogere gidsmachine is samengesteld uit vier rechte posten, een hogere en lagere bewegende schroefstaaf, een servomachtsdeel, een deel van de machtstransmissie, een dringend deel van de tractierol en een systeem van de procesverrichting.
Is poststeun vier samengesteld uit een hol vierkant pijplassen, is het op en neer bewegende walsdraaddeel door motor, wormtoestel en van het wormtoestel zijn het reductiemiddel, de ketting en het walsdraad samengesteld uit een machtstransmissiesysteem.
Wanneer de verandering van de het koperwaterspiegel van de holdingsoven, door het volgende de opsporingssysteem van de koperwaterspiegel, het signaal aan het automatische controlesysteem overbrengt van vervoer instructies aan de motor, motor volgens de instructies op mobiel, en de veranderingen van de koperwaterspiegel gaat ook door het vloeibare niveau volgende systeem over zullen overbrengen het signaal aan het voeden van alarmsysteem, alarmalarm, die dat exploitant het voeden voorstellen.
De tractie van de tractiemachine is samengesteld uit een servomotor, een snelheidsreductiemiddel, een toestelsysteem, een transmissieschacht, een tractierol en een dringende rol.
Het systeem van de procesverrichting bestaat hoofdzakelijk uit antiinterferentie van werkend platform, servosysteem, kleurt 10,5 duim mens-machine die interface, schakelaar en een knoop, door PLC wordt gecontroleerd en de mens-machine interface, de interface kan snelheid tonen,

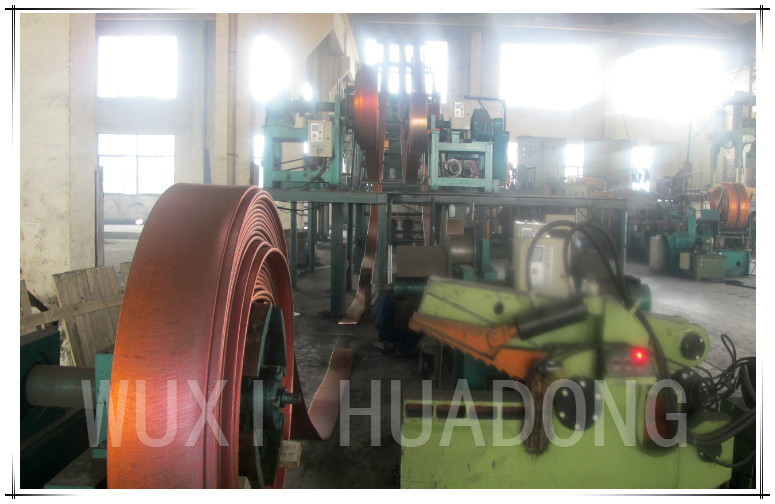

4.4 Coiler met een kernspoel
Samengesteld uit een kader, een machtstransmissiesysteem en een draad die plaat verzamelen. Het kader wordt gelast door staal I-Straal en de aandrijving bestaat uit een motor, een snelheidsreductiemiddel, een samenstelling van de transmissieschacht; snelheid door frequentiemodulator voor de verandering van de motorfrequentie in de snelheid van de controlemotor.
De toepassingsschijf bestaat uit een schijflichaam en uit een zwellend mechanisme. Wanneer zal de strook een broodje, door het uitbreidingsmechanisme van de samentrekking uit van ontdoen.
5. Werkingsgebied van productielijnlevering
Nr. | NAAM | HOEVEELHEID |
1 | 750kg/500kg elektrokabinetten | elke 1 reeks |
2 | Stijgend automatische controlekabinet | 1set |
3 | Vier kolommen servoaandrijving op machine | 1set |
4 | Rol | 2pcs |
5 | Rolbuis | 12pcs |
6 |
750kg/500kg ijzerkern |
elke 1 reeks |
7 | 750kg/500kg waterjasje | elke 1 reeks |
8 | 750kg/500kg rol | elke 1 reeks |
9 | 750kg/500kg koperkanaal | elke 1 reeks |
10 | de assemblage van de het loodvorm van het legeringskoper | 2sets |
11 | grafietvorm | 4pcs |
12 | coiler met een kernspoel | 2sets |
13 | het twee verbonden lichaam van de inductieoven | 1set |
14 | S een diploma behaald thermokoppel | 2pcs |
15 | Thermokoppel beschermende koker | 2pcs |
16 | De beschermende koker van het siliciumcarbide | 4pcs |
17 | Op loodhoofd | 2sets |
18 | Snelle schakelaar | 10pcs |
19 | Kwartszand | 7tons |
20 | Vuurvaste bakstenen | 1set |
21 | Plaat-type condensator | 1set |
22 | Intelligente elektrische controleklep | 1set |
6.Production lijn van technische te verstrekken informatie
(1) de productielijn van burgerlijke voorwaarden;
(2) elektrocontrolegrafiek;
(3) vervangstukken het trekken;
(4) instructiehandboek;
