High Efficiency Bell onthardingsoven Sterke convectie Circulation
voordelen
1. Sterke convectie circulatie, het verkorten van de warmtebehandeling cyclus en een hoog rendement;
2. Met behulp van PPM verzegelen mechanisme in de verbinding deel, meer stabiele atmosfeer, kan H2 of andere beschermende atmosfeer in combinatie met lucht te voorkomen;
3. Met behulp van de microcomputer intelligent instrument om oventemperatuur te controleren, kan de automatische controle uit te voeren.
Introductie van Furnace

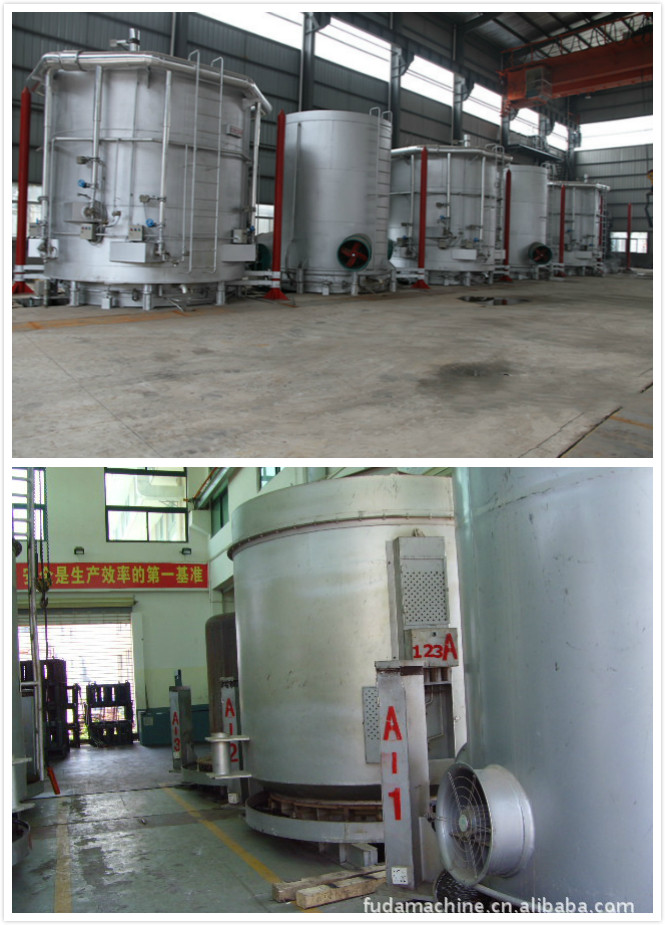

Het type klok gloeioven wordt gebruikt voor het gloeien van de staalplaat, aluminium strip en koper strip. De oven laadvermogen kan worden bereikt 60Tons (max.). Het laden diameter bereikt tot 2,6 meter (max.) En de laadhoogte bereikt tot 3,7 meter (max.).
belangrijkste kenmerk
(1) 100% waterstof en 75% waterstof of stikstofsysteem
(2) Hoge convectie stroom verwarming
(3) Consistent mechanische eigenschappen op gloeien materiaal
(4) Geoptimaliseerde besturingsprogramma
(5) minimaliseren productiekosten
(6) Hoge productiviteit
(7) op maat ontwerpen voor staal, kuiper, aluminium en legeringen; strip, draad en buis.
Structuur
Dit type klok gloeioven is hoofdzakelijk samengesteld uit 1 verwarming schild, 2 oven base, 2 innerlijke cover, koeling cover, afsluiter braket en pijplijn.
technische parameters
Model | BAF-100 / 200-8 | BAF-120 / 250-8 | BAF-140 / 290-8 | BAF-160 / 320-8 |
Effectieve laden diameter (mm) | 1000 | 1200 | 1400 | 1600 |
Effectieve laadhoogte (mm) | 2000 | 2500 | 2900 | 3200 |
Maximaal laadvermogen (t) | 5 | 10 | 20 | 30 |
Max. bedrijfstemperatuur (℃) | 850 | 850 | 850 | 850 |
Verwarming (kW) | 150 | 210 | 280 | 360 |
Ventilator warmte cyclus vermogen (kw) | 15/22 | 15/22 | 10/37 | 10/37 |
Warmte cyclus rpm ventilatorsnelheid (rpm) | 750/1500 | 750/1500 | 750/1500 | 750/1500 |
Diameter blower fans (mm) | 640 | 640 | 850 | 850 |
Nauwkeurigheid temperatuurregeling (℃) | <± 3 | <± 3 | <± 3 | <± 3 |
Koelventilator vermogen (kw) | 0,5 * 2 | 0,75 * 2 | 0,75 * 2 | 1,1 * 2 |
Koeling waterverbruik (t / h) | 8 | 10 | 12 | 14 |
Beschermende gasverbruik (m3 / h) | 8 | 14 | 18 | 25 |
(T) | 20 | 25 | 32 | 40 |
Opmerking: Verschillende grootte van het type Bell gloeioven kunnen ook worden ontworpen en vervaardigd als de behoeften van de gebruiker.
Beschrijving van de Productielijn:
(1) Verwarming Cover:
De verwarming hoes is gemaakt door Q235A plaat en stalen profiel, δ = 5mm.Heating unit is Ni80Cr20 strip. De buitenwand temperatuur van niet meer dan 35 ℃.
(2) Inside Cover:
Samengesteld door een hoge kwaliteit SUS321 (1Cr18Ni9T) .Materiaal afdekken δ = 6mm
(3) Furnace Base:
Het laadgewicht van de oven base 35T, loading rolgewicht 24T, de geleidingsplaat en de leidende blad is gemaakt van roestvrij staal 321.There een 40mm siliconenrubber tussen de basis en de binnendeksel aan de luchtdichtheid te verzekeren.
Wuxi Huadong Industrial Furnace Co, Ltd
Welkom om te bezoeken en te inspecteren!
Contact persone: Angel Zhang
Contact nummer: + 86-13921168736
E-mail: wxzhangying@126.com
