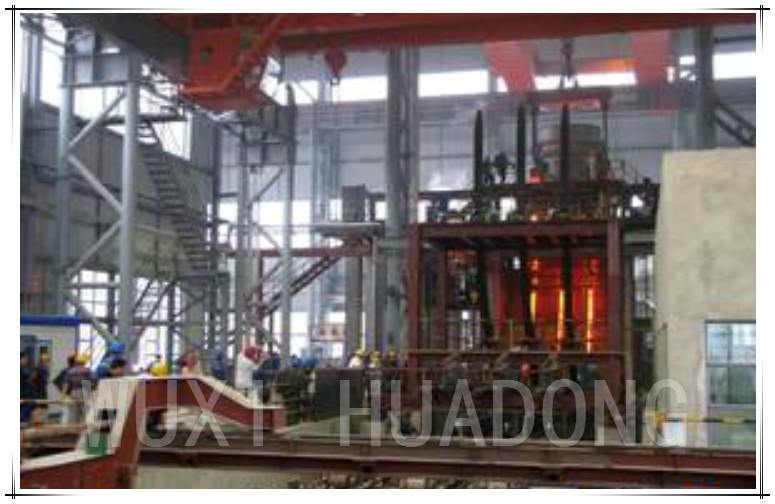

Hoge Efficiënte Ononderbroken Afgietselmachine van Staalstaven 100mm × 100mm
Werkingsgebied van de de Machine het Standaardlevering van het staven Ononderbroken Afgietsel
Mechanisch gedeelte | |
1 | Het gietlepeltorentje/de gietlepel bewegende auto/de gietlepel bevestigden steun (die door klanten wordt bepaald) |
2 | Houten trechter |
3 | Houten trechterauto |
4 | Vorm |
5 | Het apparaat van de vormtrilling |
6 | Het apparaat van de trillingsaandrijving |
7 | Het beschermen van dekking voor trillingsapparaat |
8 | Secundair het koelen bespuitend kader |
9 | Secundaire het koelen bespuitende pijp |
10 | Bespuitende pijp voor secundair koelwater |
11 | Het apparaat van de steunrol voor secundair en ten derde het koelen |
12 | Terugtrekking die machine rechtmaken |
13 | Transmissieapparaat voor terugtrekking die machine rechtmaken |
14 | Universele verbinding |
15 | Stijve proefbar |
16 | Proefbaropslagapparaat |
17 | Gidsrol voor proefbaropslagapparaat |
18 | De rollijst van de staaflevering |
19 | Hydraulische staafopdringer |
20 | Platform voor staafinzameling |
21 | Vlamsnijmachine/hydraulische scheerbeurt (die door klanten wordt bepaald) |
Het systeem van de Electricscontrole | |
23 | Controlesysteem voor vormtrilling |
24 | Controlesysteem voor terugtrekking die machine rechtmaken |
25 | Doeltreffende controlesysteem voor proefbar |
28 | Controlesysteem voor de rollijst van de staaflevering |
29 | Controlesysteem voor staaf uit |
30 | Controlesysteem voor centrale hydraulische post |
Staalstructuur | |
31 | Hoofdafgietselplatform |
32 | Afgietselplatform |
33 | Platform voor proefbaropslag |
Hulpsysteem | |
34 | Hydraulisch systeem |
35 | Het lossen van apparaat voor secundaire het koelen stoom |
36 | Controlesysteem voor secundair koelwater |
37 | Opgeschorte verrichtingsdoos voor terugtrekking die deel rechtmaken |
38 |
De speciale configuratie kan overeenkomstig klantenvereisten worden verstrekt |
Inleiding
Deze ononderbroken afgietselmachine wordt ontworpen en vervaardigd volgens het verzoek van de gebruiker en voor onophoudelijk het gieten van de vierkante staaf gebruikt, de dwarsdoorsnede waarvan150×150mm met lengte van 6m/12m die door automatische controlesysteem is in werking wordt gesteld. Wij kunnen providesingle bundels en veelvoudige bundels CCM vastlopen, verdubbelen evenals rechtmakend machine, automatische snijmachine, staaf koelbank, staafverspreider, gesmolten staalverspreider en andere hulpapparaten en faciliteiten zoals zacht waterbehandeling en waterkoelingssysteem. Wij zijn ook de leverancier van draai zeer belangrijk projectvoorstel.
Punt |
R2.5M |
R4M |
R5.25M |
R6M |
---|---|---|---|---|
Wijze |
Ononderbroken regelgeving volledige boog |
|||
Boogstraal (m) | 2.5 | 4 | 5.25 | 6 |
Bundelaantal | 1 | 1 | 1,2 | 2,3,4 |
Jaarlijkse productivitu (T/Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
Gegoten sectie (mm2) | 60×60 |
80×80 |
100×100 |
120×120 |
Kabellengte (m) | 10 | 10 | 10-15 | 20 |
Geschatte lengte (m) | 3-6 | 3-6 | 3-8 | 3-9 |
Gegoten peed (m/min) | 1.2 | 1.8 | 2-3 | 2.5 |
Maximum snelheid (m/min) | 2 | 2.5 | 3-4 | 4 |
Baar belangrijke pool | Starheids belangrijke pool | |||
Machinehoogte (m) | 5 | 7 | 8 | 8 |
Vloerruimte (m2) | 4*20 | 5*20 | 8*25 | 10*38 |
Geschatte macht (kW) | 50 | 37+60 (waterpomp) | 200 | 250 |
Machtsconsumptie (kWh/t) | 5 | 5 | 10-15 | 15 |
