Rond Semi het Ononderbroken Afgietselmateriaal van het Staaf Rood Koper met de Smeltoven van 600KW
1set
MOQ
negotiation
Prijs
Round Billet Red Copper Semi Continuous Casting Equipment With 600KW Smelting Furnace
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: Jingjie
Certificering: ISO/CE
Modelnummer: GVT
Hoog licht:

verticale bloeigietmachine

,

ccm machine

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Ingepakt in houten geval voor buitenverpakking
Levertijd: 30 ontvingen de werkdagen na uw betaling
Betalingscondities: T / T of L / C
Levering vermogen: 10Sets per maand
Specificaties
Materiaaltype: Verticaal
Wijze van productie: Semi-continuous
Productmateriaal: Rood Koper, messing, brons
Smeltovenmacht: 600Kw
Smeltovencapaciteit: 2.5T
Productieoutput: 5tons
Productomschrijving



Rond Semi het Ononderbroken Afgietselmateriaal van het Staaf Rood Koper met de Smeltoven van 600KW



Ⅰ. Specificaties:

1. Soorten het gieten specificaties

* Rood koper



1.1 holle (buis-vormige) staven

a. De breedtewaaier van de diktewaaier * (80-- 300) * (420-- 1200) mm 1,2 Holle (buis-vormige) staven

b. Lengte dat volgens de eisen van klanten moet worden beslist

c. Aantal productielijnen die volgens secties en output moeten worden beslist

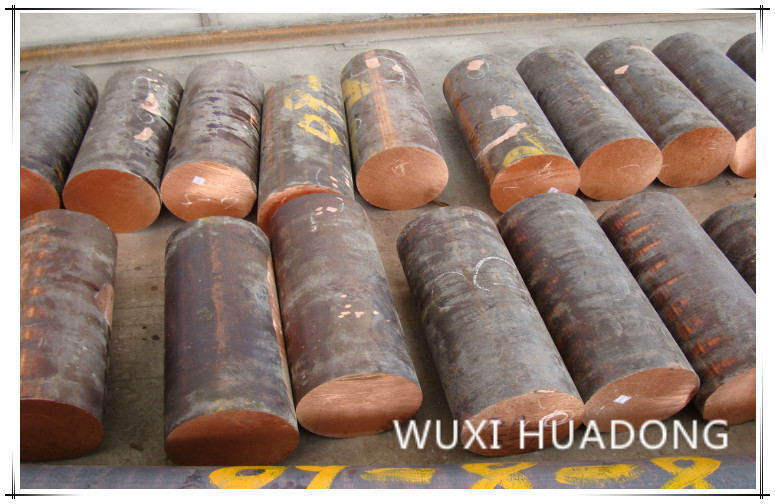

1.2 rond-gevormde staven

a. Diameterwaaier Φ (80-- 350) mm

b. Lengte dat volgens de eisen van klanten moet worden beslist

c. Aantal productielijnen die volgens secties en output moeten worden beslist

Om volgens de eisen van klanten in dichtbijgelegen-de-netto-vormsecties worden beslist



Ⅱ. Programmavoorbeeld

1. Ronde Staafspecificatie

   Diameterwaaier Φ (80-- 350) mm

2. Efficiënt het gieten gewicht: ≥5t

3. Het smelten ovengebied (met inbegrip van oven): 5000 * 7000mm
4. Platformhoogte: 2500mm
5. Het lood het gieten gebied van de machinedekking: 4000 * 2500mm
6. Het gieten de breedte van gidsputten: 2500 x 2500 x diepte 6000mm
7. Oven koelwater: 15m ³ /h
8. Vorm koelwater: 12m ³ /h



Ⅲ. Samenstelling van materiaal:

    Smeltende oven, het karretje van het vormapparaat en vorm, gietende machine van de walsdraad de semi ononderbroken gids (die hierna als gids gietende machine wordt bedoeld), waterkoelingssysteem, hydraulisch systeem, elektrisch controlesysteem, het speciale bewerken.

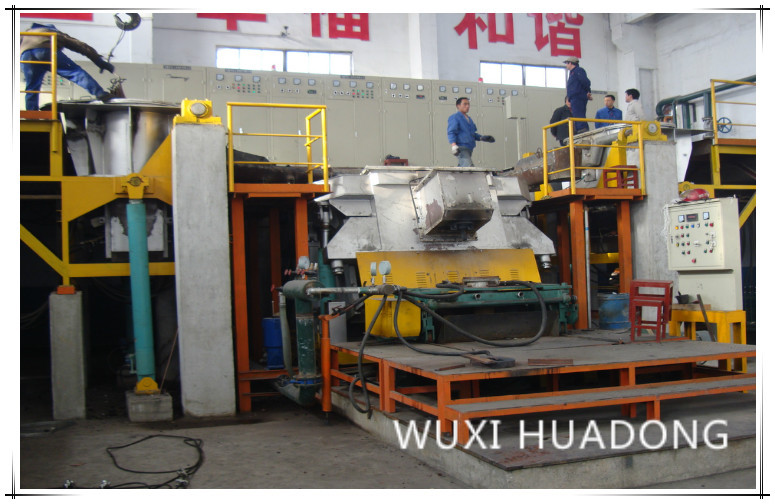

1.1 smeltende oven

    De smeltende oven is het eerste kernmateriaal in de productielijn, heeft het een grote capaciteit, hoge macht requirements.the na kenmerken van de oven.

1.1.1.  Verticaal tonvormig ovenlichaam, met een eenvoudige metselwerkoven, voedend, behandelend, schoonmakend en ander verrichtingen. De voordelen van geschikte bouwmaterialen, klein beroepsgebied, de lage straling van de oppervlaktehitte en lage machtsconsumptie, enz.

1.1.2.  Gebruikend het type van „W“ van straal het smelten groef, verminder het verschil van de smeltingstemperatuur;
3 het gebruik van een waterkoelingskanaal kan leeggemaakte sensor zijn, de componentenverenigbaarheid verbeteren

1.1.3.  Het gebruiken van een waterkoelingskanaal kan leeggemaakte sensor zijn, de componentenverenigbaarheid verbeteren;

1.1.4 de overhellende oven en de ovendekking worden in werking gesteld door hydraulische druk, werkend saldo en betrouwbare structuur;

1.1.5 de rechthoekige mond, voor 1100 x 900mm de grondstof van het kathodekoper kan niet snijden
Besnoeiing, het gehele voeden;

1.1.6 fabrikanten van het oven de vuurvaste materialen gebruikte merk om de oven van de hoge prestatiesinductie te leveren.

1.1.7 technische parameters
1.2.1 nominaal vermogen: 2.5t

1.2.2 maximumcapaciteit: 3.5t
1.2.3 geschatte macht: 600kW

1.2.4 nominale spanning: 600V
1.2.5 het smelten tarief: 2.2t/h

1.2.6 machtsconsumptie: minder dan 280kwh/t
1.2.7 het werk temperatuur: 1250

1.2.8 het koelen watercomsumption: 4~5m ³ /h



1.2 lood gietende machine

1.2.1 technische parameters:
Maximum het lagercapaciteit van 1.2.1.1 van meer dan of gelijke aan 10t

Efficiënte het lagercapaciteit van 1.2.1.2: >6t

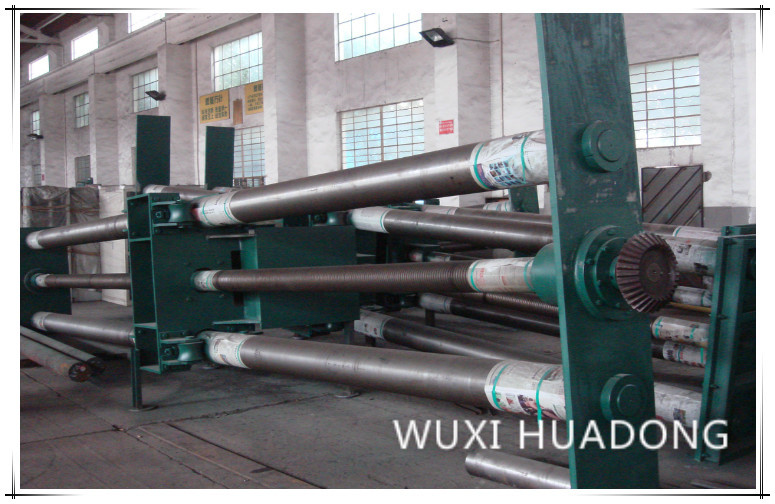

1.2.1.3-Lengte van schroefstaaf: 7800mm

1.2.1.4-Schroefdiameter: Tr220 * 18mm
1.2.1.5-Staaflengte: 7500mm

1.2.1.6-Staafdiameter: diameter 315mm
Maximum het werk van 1.2.1.7 slag: 6500mm
1.2.1.8-Aandrijvingsmotor: AC synchrone servomotor,

1.2.1.9-de macht van de Aandrijvingsmotor: 7.5KW.
1.2.1.10-Lood het gieten snelheid: 0 ~ 320mm/min,

1.2.1.11 regelbare Stepless
1.2.1.12 keert snel snelheid terug: meer dan 500mm/min
1.2.1.13-Zijdesmering: Nominale stroom 50mL/min,

De Nominale druk 20MPa van 1.2.1.14



1.3 vormkarretje
    De kristallisatorauto voor kristal bevestigde apparaat, kan het zijbeweging voor het laden van en het leegmaken van vorm, gids en goot het hoofd en het opheffen van de baar, vormkarretje heeft het plaatsen en het sluiten van apparaat, zodat de auto in het lood positie door auto kan stevig gieten om het hulppaneel te vervangen, kan aan verschillend specificaties en stroomaantal kristallisator aanpassen. De configuratie van van de de trillingsmotor van de frequentieomzetting de aandrijvingsapparaat, zijn macht is 2.2kW, is de trillingsfrequentie 0 ~ 160 keer /min, is de omvang 0 ~ 12mm.



1.4 vorm
    De binnenmuur van de kristallisatormaterialen voor koper (ook door partij van middelen voorziet een productie, zirconium en koper), grafiet doordrongen reeks is ten gunste van het verbeteren van de oppervlaktekwaliteit. Naast conventionele methodes, kan het principe van ononderbroken afgietsel van staal van het gebruik van een smalle spleettype koelvorm van de hoogwatersnelheid worden getrokken om het efficiënte vermijden te vergemakkelijken van het gedeeltelijke koken van koelwater.
    Technische parameter:
Het koelen waterdruk: 0,05 het koelen van ~ 0.15MPa watercomsumption: 80 ~ 100m ³ /h



1.5 beschermende atmosfeerdekking
    De beschermende atmosfeerdekking kan zijn door de gas beschermende agent (industrieel gas) het vloeibare niveau binnen de kristallisator te beschermen, de tekorten van oxydeslakken verminderen.



1.6 waterkoelingssysteem
    Het waterkoelingssysteem wordt hoofdzakelijk gebruikt voor het koelen van productielijnmateriaal, namelijk voor sensorshell, een rol, een waterjasje, een water gekoelde kabel, transformator, de reactor van het faseevenwicht; het bestaat uit een waterautomaat, een binnenwatercollector en het bijbehorende door buizen leiden, kleppen en andere, met inbegrip van terugkeertype kan door druk en twee soorten druk voor de Partij van keus; heeft functies zoals waterdruk, de vertoning van de binnenwatertemperatuur, controle en alarm, koppeling.
    Technische parameter:
1.6.1 inhamdruk: 0,3 ~ 0.4MPa,

1.6.2 inhamtemperatuur: 5 ~ 45 graden,

1.6.3 waterverbruik: 18 ~ 20t/h
1.6.4 afzettemperatuur: minder dan 55℃,

1.6.5 het toestaan van de temperatuur om toe te nemen: minder dan 20℃ (bij de maximuminhamtemperatuur),
1.6.6 totale hardheid (Computer Aided Office): minder dan 10mg gelijkwaardig /L,

1.6.7 waterweerstand: groter dan 2000/cm.



1.7 hydraulisch systeem
    Het hydraulische systeem voor het smelten oven het opheffen het overhellen, een open ovendekking en de gesloten en isolatie gietende oven before and after het lopen van, het opheffen van en het dumpen van, het openen van en het sluiten van deksel, keuren hydraulische post gecentraliseerde vloeibare, elektrohydraulische de klepcontrole goed van de leveringsdruk.
Basisparameters: olietank (verschijning): 1300 * 900 * 700mm (roestvrij staal)
Efficiënte capaciteit: 600L
Geschatte werkdruk: 16MP
Nominaal stroomtarief: 40L/min
De motor van de oliepomp: 15kw * 2 (één gebruik, één reserve)



1.8 elektronisch controlesysteem
    Het elektrische controlesysteem van de eenheid is respectievelijk gecontroleerde smeltende oven, lood gietende machine, waterkoelingssysteem, hydraulisch systeem, verstrekt ons bedrijf rijp en stabiel elektrocontrolemateriaal om de noodzakelijke werkende functies volgens de vereisten van de productie van elke verbinding, controlesystemen en elektrocomponenten te voltooien die in alle binnenlandse en buitenlandse bekende fabrikanten van het originele product wordt gebruikt, en verliet een bepaalde margecapaciteit, om ervoor te zorgen dat de de materiaalbetrouwbaarheid en toepasselijkheid. Onder hen:
    De gids gietende machine servo gedreven door ingevoerde merken (hoge het servosysteem van Japan Yaskawa 7.5kW) torque digitaal AC servosysteem.



Ⅲ. De Lijst van materiaalcomponenten van Verticale Ononderbroken Afgietselproductielijn voor Ronde Staven

Nr. Materiaalnaam en Spec. Eenheid Hoeveelheid Opmerkingen
1 Semi ononderbroken afgietseloven reeks 1 600KW
2 5T machine van het walsdraad de semi ononderbroken afgietsel reeks 1
3 Vormkarretje reeks 1
4 Vorm  reeks 1
5 Gietend machinetransmissiesysteem reeks 1
6 Het gietende systeem van de machinemacht reeks 1
7 Proefbarhoofden van vorm reeks 1
8 Het systeem van de lengtecontrole reeks 1
9 Koelwaterverdeler reeks 1
10 Hydraulisch systeem reeks 1



11 Het systeem van de elektrisch-controleverrichting   et 1



Wij hebben de mensen van de professinalgroep met volledige ervaring om te onderzoeken, het ontwerpen, het ontwikkelen zich van horizontale ononderbroken afgietseltechnonology, keuren wij AUTOcad software goed om precisieontwerp en vervaardiging van machines voor onze klanten te verstrekken en al onze machines worden precies aangepast.



Wij besteden altijd meer aandacht op de kwaliteit van machines, na het eindigen makend assemblage en het aanpassen van machines, zal onze technicus elke machine testen om de goede kwaliteit van machine te verzekeren om goed gebeëindigd vormprofiel als vereiste cliënt te bereiken.



Rond Semi het Ononderbroken Afgietselmateriaal van het Staaf Rood Koper met de Smeltoven van 600KW 0Rond Semi het Ononderbroken Afgietselmateriaal van het Staaf Rood Koper met de Smeltoven van 600KW 1Rond Semi het Ononderbroken Afgietselmateriaal van het Staaf Rood Koper met de Smeltoven van 600KW 2Rond Semi het Ononderbroken Afgietselmateriaal van het Staaf Rood Koper met de Smeltoven van 600KW 3
