De rode Verticale Enige Bundel van de het Ononderbroken Afgietselmachine van de Koperstaaf
1set
MOQ
negotiation
Prijs
Red Copper Billet Vertical Continuous Casting Machine Single Strand
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: Jingjie
Certificering: ISO/CE
Modelnummer: GVT
Hoog licht:

ccm machine

,

verticale gietmachine

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Ingepakt in houten geval voor buitenverpakking
Levertijd: 30-45 ontvingen de werkdagen na uw betaling
Betalingscondities: T / T of L / C
Levering vermogen: 10Sets per maand
Specificaties
Materiaaltype: Verticaal
Wijze van productie: Semi-continuous
Productmateriaal: rood koper
Het koelen Wijze: Het directe Koelen
Control System: PLC
Productieoutput: 5tons
Productomschrijving



De rode Verticale Enige Bundel van de het Ononderbroken Afgietselmachine van de Koperstaaf



. Programmavoorbeeld

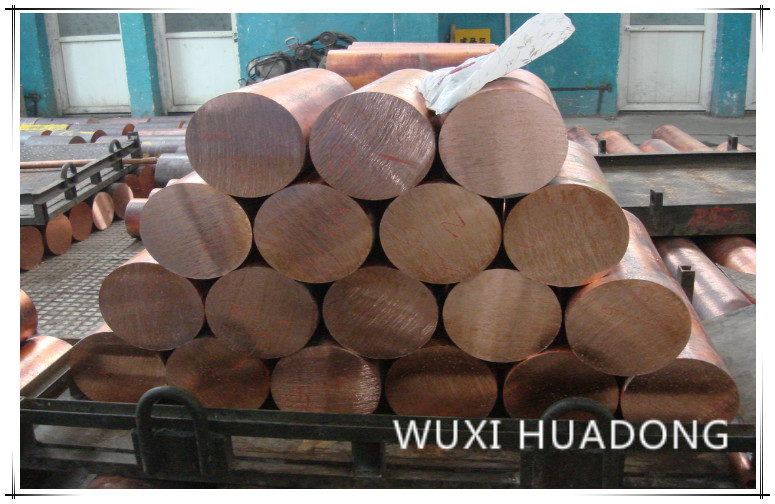

1. Staafspecificatie

Enige bundel: Φ355×5500mm (vóór het snijden)

Dubbele bundel: Φ250×5500mm (vóór het snijden)

2. Efficiënt het gieten gewicht: ≥5t

3. Het smelten ovengebied (met inbegrip van oven): 5000 * 7000mm
4. Platformhoogte: 2500mm
5. Het lood het gieten gebied van de machinedekking: 4000 * 2500mm
6. Het gieten de breedte van gidsputten: 2500 x 2500 x diepte 6000mm
7. Oven koelwater: 15m ³ /h
8. Vorm koelwater: 12m ³ /h



. Specificaties:

1. Soorten het gieten specificaties

* Rood koper



1.1 holle (buis-vormige) staven

a. De breedtewaaier van de diktewaaier * (80-- 300) * (420-- 1200) mm 1,2 Holle (buis-vormige) staven

b. Lengte dat volgens de eisen van klanten moet worden beslist

c. Aantal productielijnen die volgens secties en output moeten worden beslist



1.2 rond-gevormde staven

a. Diameterwaaier Φ (80-- 350) mm

b. Lengte dat volgens de eisen van klanten moet worden beslist

c. Aantal productielijnen die volgens secties en output moeten worden beslist

Om volgens de eisen van klanten in dichtbijgelegen-de-netto-vormsecties worden beslist





Ⅲ. Samenstelling van materiaal:

    Smeltende oven, het karretje van het vormapparaat en vorm, gietende machine van de walsdraad de semi ononderbroken gids (die hierna als gids gietende machine wordt bedoeld), waterkoelingssysteem, hydraulisch systeem, elektrisch controlesysteem, het speciale bewerken.

1.1 smeltende oven

    De smeltende oven is het eerste kernmateriaal in de productielijn, heeft het een grote capaciteit, hoge macht requirements.the na kenmerken van de oven.

1.1.1.  Verticaal tonvormig ovenlichaam, met een eenvoudige metselwerkoven, voedend, behandelend, schoonmakend en ander verrichtingen. De voordelen van geschikte bouwmaterialen, klein beroepsgebied, de lage straling van de oppervlaktehitte en lage machtsconsumptie, enz.

1.1.2.  Gebruikend het type van „W“ van straal het smelten groef, verminder het verschil van de smeltingstemperatuur;
3 het gebruik van een waterkoelingskanaal kan leeggemaakte sensor zijn, de componentenverenigbaarheid verbeteren

1.1.3.  Het gebruiken van een waterkoelingskanaal kan leeggemaakte sensor zijn, de componentenverenigbaarheid verbeteren;

1.1.4 de overhellende oven en de ovendekking worden in werking gesteld door hydraulische druk, werkend saldo en betrouwbare structuur;

1.1.5 de rechthoekige mond, voor 1100 x 900mm de grondstof van het kathodekoper kan niet snijden
Besnoeiing, het gehele voeden;

1.1.6 fabrikanten van het oven de vuurvaste materialen gebruikte merk om de oven van de hoge prestatiesinductie te leveren.

1.1.7 technische parameters
1.2.1 nominaal vermogen: 2.5t

1.2.2 maximumcapaciteit: 3.5t
1.2.3 geschatte macht: 600kW

1.2.4 nominale spanning: 600V
1.2.5 het smelten tarief: 2.2t/h

1.2.6 machtsconsumptie: minder dan 280kwh/t
1.2.7 het werk temperatuur: 1250

1.2.8 het koelen watercomsumption: 4~5m ³ /h



1.2 lood gietende machine

1.2.1 technische parameters:
Maximum het lagercapaciteit van 1.2.1.1 van meer dan of gelijke aan 10t

Efficiënte het lagercapaciteit van 1.2.1.2: >6t
1.2.1.3-Lengte van schroefstaaf: 7800mm

1.2.1.4-Schroefdiameter: Tr220 * 18mm
1.2.1.5-Staaflengte: 7500mm

1.2.1.6-Staafdiameter: diameter 315mm
Maximum het werk van 1.2.1.7 slag: 6500mm
1.2.1.8-Aandrijvingsmotor: AC synchrone servomotor,

1.2.1.9-de macht van de Aandrijvingsmotor: 7.5KW.
1.2.1.10-Lood het gieten snelheid: 0 ~ 320mm/min,

1.2.1.11 regelbare Stepless
1.2.1.12 keert snel snelheid terug: meer dan 500mm/min
1.2.1.13-Zijdesmering: Nominale stroom 50mL/min,

De Nominale druk 20MPa van 1.2.1.14



1.3 vormkarretje
    De kristallisatorauto voor kristal bevestigde apparaat, kan het zijbeweging voor het laden van en het leegmaken van vorm, gids en goot het hoofd en het opheffen van de baar, vormkarretje heeft het plaatsen en het sluiten van apparaat, zodat de auto in het lood positie door auto kan stevig gieten om het hulppaneel te vervangen, kan aan verschillend specificaties en stroomaantal kristallisator aanpassen. De configuratie van van de de trillingsmotor van de frequentieomzetting de aandrijvingsapparaat, zijn macht is 2.2kW, is de trillingsfrequentie 0 ~ 160 keer /min, is de omvang 0 ~ 12mm.



1.4 vorm
    De binnenmuur van de kristallisatormaterialen voor koper (ook door partij van middelen voorziet een productie, zirconium en koper), grafiet doordrongen reeks is ten gunste van het verbeteren van de oppervlaktekwaliteit. Naast conventionele methodes, kan het principe van ononderbroken afgietsel van staal van het gebruik van een smalle spleettype koelvorm van de hoogwatersnelheid worden getrokken om het efficiënte vermijden te vergemakkelijken van het gedeeltelijke koken van koelwater.
    Technische parameter:
Het koelen waterdruk: 0,05 het koelen van ~ 0.15MPa watercomsumption: 80 ~ 100m ³ /h



1.5 beschermende atmosfeerdekking
    De beschermende atmosfeerdekking kan zijn door de gas beschermende agent (industrieel gas) het vloeibare niveau binnen de kristallisator te beschermen, de tekorten van oxydeslakken verminderen.



1.6 waterkoelingssysteem
    Het waterkoelingssysteem wordt hoofdzakelijk gebruikt voor het koelen van productielijnmateriaal, namelijk voor sensorshell, een rol, een waterjasje, een water gekoelde kabel, transformator, de reactor van het faseevenwicht; het bestaat uit een waterautomaat, een binnenwatercollector en het bijbehorende door buizen leiden, kleppen en andere, met inbegrip van terugkeertype kan door druk en twee soorten druk voor de Partij van keus; heeft functies zoals waterdruk, de vertoning van de binnenwatertemperatuur, controle en alarm, koppeling.
    Technische parameter:
1.6.1 inhamdruk: 0,3 ~ 0.4MPa,

1.6.2 inhamtemperatuur: 5 ~ 45 graden,

1.6.3 waterverbruik: 18 ~ 20t/h
1.6.4 afzettemperatuur: minder dan 55℃,

1.6.5 het toestaan van de temperatuur om toe te nemen: minder dan 20℃ (bij de maximuminhamtemperatuur),
1.6.6 totale hardheid (Computer Aided Office): minder dan 10mg gelijkwaardig /L,

1.6.7 waterweerstand: groter dan 2000/cm.



1.7 hydraulisch systeem
    Het hydraulische systeem voor het smelten oven het opheffen het overhellen, een open ovendekking en de gesloten en isolatie gietende oven before and after het lopen van, het opheffen van en het dumpen van, het openen van en het sluiten van deksel, keuren hydraulische post gecentraliseerde vloeibare, elektrohydraulische de klepcontrole goed van de leveringsdruk.
Basisparameters: olietank (verschijning): 1300 * 900 * 700mm (roestvrij staal)
Efficiënte capaciteit: 600L
Geschatte werkdruk: 16MP
Nominaal stroomtarief: 40L/min
De motor van de oliepomp: 15kw * 2 (één gebruik, één reserve)



1.8 elektronisch controlesysteem
    Het elektrische controlesysteem van de eenheid is respectievelijk gecontroleerde smeltende oven, lood gietende machine, waterkoelingssysteem, hydraulisch systeem, verstrekt ons bedrijf rijp en stabiel elektrocontrolemateriaal om de noodzakelijke werkende functies volgens de vereisten van de productie van elke verbinding, controlesystemen en elektrocomponenten te voltooien die in alle binnenlandse en buitenlandse bekende fabrikanten van het originele product wordt gebruikt, en verliet een bepaalde margecapaciteit, om ervoor te zorgen dat de de materiaalbetrouwbaarheid en toepasselijkheid. Onder hen:
    De gids gietende machine servo gedreven door ingevoerde merken (hoge het servosysteem van Japan Yaskawa 7.5kW) torque digitaal AC servosysteem.



Ⅲ. De Lijst van materiaalcomponenten van Verticale Ononderbroken Afgietselproductielijn voor Ronde Staven

Nr. Materiaalnaam en Spec. Eenheid Hoeveelheid Opmerkingen
1 Semi ononderbroken afgietseloven reeks 1 600KW
2 5T machine van het walsdraad de semi ononderbroken afgietsel reeks 1
3 Vormkarretje reeks 1
4 Vorm  reeks 1
5 Gietend machinetransmissiesysteem reeks 1
6 Het gietende systeem van de machinemacht reeks 1
7 Proefbarhoofden van vorm reeks 1
8 Het systeem van de lengtecontrole reeks 1
9 Koelwaterverdeler reeks 1
10 Hydraulisch systeem reeks 1



11 Het systeem van de elektrisch-controleverrichting   et 1



Ⅳ. Datum van Levering:

Om binnen 80 dagen na het contract worden geleverd wordt efficiënt.



. De naverkoopdienst

1. Het belangrijkste lichaam van het materiaal zal één jaar van vrije garantie hebben, en de speciale componenten zullen afzonderlijk worden besproken;

2. Tijdens de proef-productieperiode (binnen 3 maanden na materiaal is het opdragen gebeëindigd), zal ons bedrijf een professionele technicus voor de opvolgendedienst verzenden;

Binnen de garantieperiode, als de fout wegens kwaliteitsprobleem voorkomt, zal ons bedrijf personeel aan de plaats verzenden om het probleem binnen 72 uren op te lossen na het ontvangen van het bericht;

Nadat de garantieperiode van het materiaal is verlopen, zal ons bedrijf efficiënte oplossingen binnen 24 uren na het ontvangen van het bericht, aanbieden en zal personeel voor het onderhoudswerk verzenden als de gebruiker er niet in slaagt om het probleem op te lossen, slechts ladend de kostenuitgaven.

Voor jaarlijkse revisie van materiaal, zal ons bedrijf professionele technicus verzenden om zich bij de gebruikers aan te sluiten in het formuleren van het keerpuntplan, kosteloos;

Binnen de garantieperiode, kan ons bedrijf professionele technicus aan de plaats verzenden om de verrichtingsvoorwaarde van materiaal te controleren en de gebiedsdienst te verlenen.

Nadat de garantieperiode van materiaal verloopt, kan één terugkeerbezoek op uitnodiging eens per een half jaar worden afgelegd.

3. Als ons bedrijf innovatie en verbeteringspunten of constructieve suggesties voor gelijkaardig materiaal heeft, zullen wij de gebruiker op tijd informeren.
