8mm 14mm 20mm 30mm van de het Messingsstaaf van de Koperdraad Stijgende het Ononderbroken Afgietselmachine

Toepassing

Dit stijgende ononderbroken afgietselsysteem wordt gebruikt om heldere en lange zuurstofvrije koperstaaf te produceren. Het systeem kan direct uit kathodekoper aan heldere en lange zuurstofvrije koperstaaf, koperbuis, vlakke koperbar en ander speciaal gevormd koperproduct produceren.
Vergeleken met de zwarte die koperstaaf door traditionele die mangler van koperbaar wordt geproduceerd, heeft wordt geproduceerd de staaf door deze nieuwe stijgende ononderbroken afgietseltechnologie zijn voordeel van betere kwaliteit, lage productiekost, lage investering en geen verontreiniging in productie.

Belangrijkste onderdelen

1)Inductieoven

De inductieoven is bestaat uit ovenlichaam, ovenkader en inductor. Buiten oven is het lichaam staalstructuur en de binnenkant is bestaat uit vuurvaste kleibaksteen en kwartszand. De functie van het ovenkader steunt de gehele oven. De oven wordt bevestigd op de basis door de voetschroef. De inductor wordt samengesteld uit rol, waterjasje, ijzerkern en koper-ring. Er zijn rollen met water-jacket aan de hoogspanningskant. Het voltage is regelbaar stap voor stap van 90V aan 420V.There is de ringen van het kort:sluitenkoper aan de zwakstroomkant. Na opstelling kan een elektrische kring, het grote te voorschijn komen huidige stroom in de koperring met de elektromagnetische inductie. De grote huidige stroom kan de koperring en het elektrolytische koper ted in de oven smelten. Het de waterjasje en rol worden gekoeld door het water. Het koelwater cirkelt en geleverd door het koelwatersysteem.

2)Ononderbroken afgietselmachine, het leiden broodjes en het beperken van apparaat

De ononderbroken afgietselmachine is het belangrijkste deel van het systeem. Het bestaat uit tekeningsmechanisme, na mechanisme van vloeibare niveau en kristallisator. Het tekeningsmechanisme wordt etc. samengesteld uit A.C. servomotor, twee groepen tekeningsrollen. Het kan keer 0-1000 intervalomwenteling per minuut veroorzaken en de koperstaaf opstellen ononderbroken door de tekeningsrollen. Het volgende mechanisme van vloeibare niveauwaarborg dat diep van de kristallisator die in de kopervloeistof relatieve stal is opnemen. De kristallisator kan de kopervloeistof in koperstaaf door hitteuitwisseling koelen. Elke kristallisator kan worden veranderd en controleerde alleen.

Het kader van gidsbroodjes is geïnstalleerd boven de ononderbroken afgietselmachine. Het is bestaat uit platform, steun, verticale gidskatrol en cilinder. Het kan de koperstaaf tot de elke dubbel-hoofdwindmachine zonder storing leiden.

Er is een apparaat van de snelheidscontrole tussen het gieten van machine en toepassingsmachine om het gieten snelheid en toepassingssnelheid met frequentiewisselaars te synchroniseren.

3)Dubbel-hoofdtoepassingsmachine

4)Koelwatersysteem
Het koelwatersysteem is een het cirkelen systeem. Het kan het koelwater van 0.2-0.4Mpa voor diepvriezer, waterjasje, rol leveren. Het is bestaat uit 150M3-waterpool, waterpomp, buis en koelwatertoren. De temperatuur van watervoorziening aan het systeem is 20℃-30 en de hoeveelheid waterstroom is 50 M3/H.
Elektrosysteem. Het elektrosysteem is bestaat uit elektromacht en controlesysteem. Het elektromachtssysteem levert de energie aan elke inductor door de machtskabinetten. Het controlesysteem controleert de gecombineerde oven, de belangrijkste machine, de dubbel-hoofdwindmachine en het koelwatersysteem ertoe verbindend hen om in orde te werken. Het controlesysteem van gecombineerde oven is bestaat uit smeltende ovensysteem en het houden van ovensysteem. Het kabinet van de smeltende ovenverrichting en het houden van het kabinet van de ovenverrichting zijn geïnstalleerd dichtbij het systeem.

5)Elektrisch controlesysteem
Het belangrijkste systeem van de machine elektrocontrole is bestaat uit tekeningsmotor, liftmotor en hun elektrocontrolesysteem. De tekeningsmotor is geschikt controle alleen systeem. Elke dubbel-hoofdwindmachine wordt alleen gecontroleerd. Een opname controlerende raad wordt bevestigd in het kader van dubbel-hoofdwindmachine. Zijn controleknop wordt bevestigd op de oppervlakte van het kader. Het koelwater elektrodiesysteem is een controledoos op de muur van de ruimte van de waterpomp wordt gehangen. Het kan twee waterpompen controleren.

Stroomgrafiek

Het messingsschroot wordt aangesloten bij in de smeltende ovens door het het laden apparaat (volgens de gebruikersbehoeften), (als de grondstoffen het geen rode koper is van 1#, kan ons bedrijf de reverberatory oven ontwerpen en installeren alvorens te smelten ovens om de koperonzuiverheid te verwijderen). De koperplaat door w-Type inductor in vloeistof, toen stroom regelmatig van het overgangspakhuis aan de holdingsoven, en is dan in het regelmatige die verminderingsproces door de oppervlakte met houtskool wordt behandeld, uiteindelijk wordt gekristalliseerd vlug aan de staaf van het gietvormkoper door crystallizerof de luchtkokerinstallatie door het stijgende proces van de koperstaaf tegelijkertijd, is de gegoten koperstaaf stijgend casted bij tussenpozen door de twee tractierol. De staaf van het gietvormkoper door de vervoerende machine, en wheelframe, het snelheid het aanpassen toestel, dan aan de automatische windende machine om koperstaaf te winden.

BETALINGSpunt

Betalingstermijn: 30%T/T vooraf, 70%T/T vóór levering.

INSTALLATIEsteun

De verkoper zal 2-3 de dienstingenieurs naar de fabriek van de koper sturen om machineinstallatie te controleren; de koper zou USD100/day/person voor hun loon moeten betalen. De koper zal voor reiskosten en aanpassing verantwoordelijk zijn.

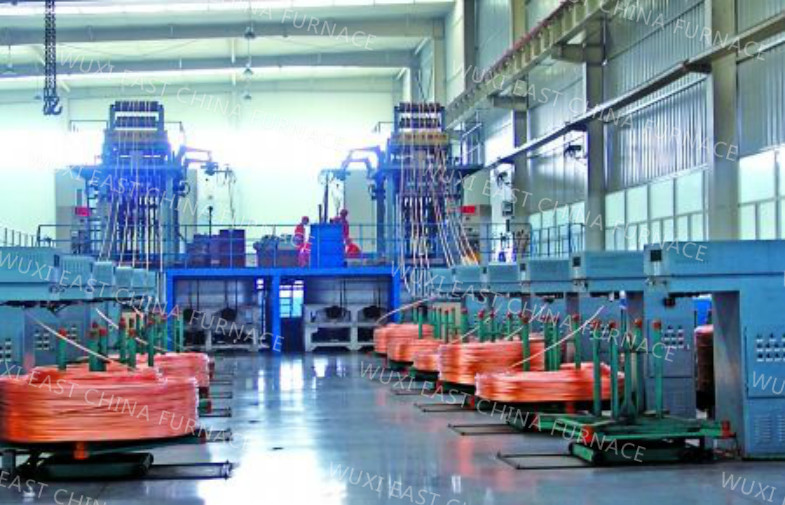

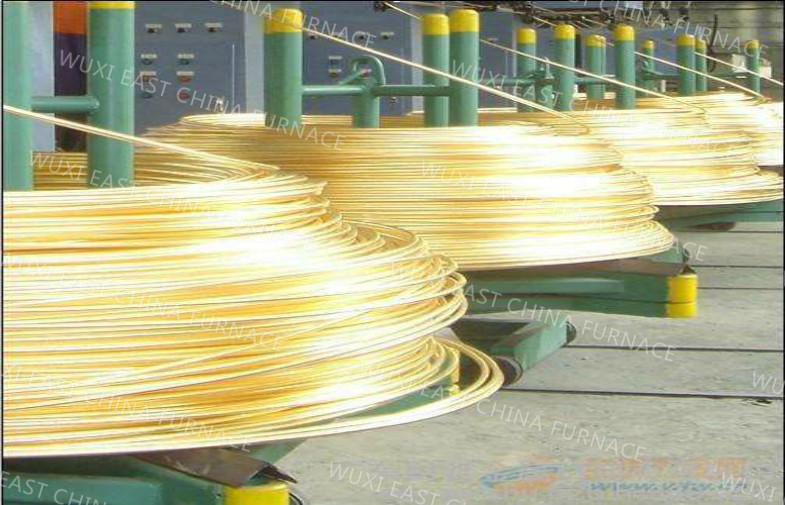

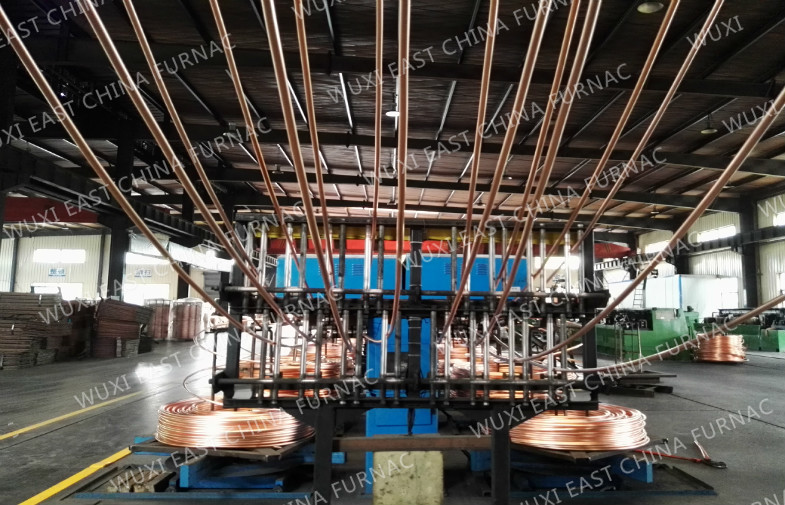

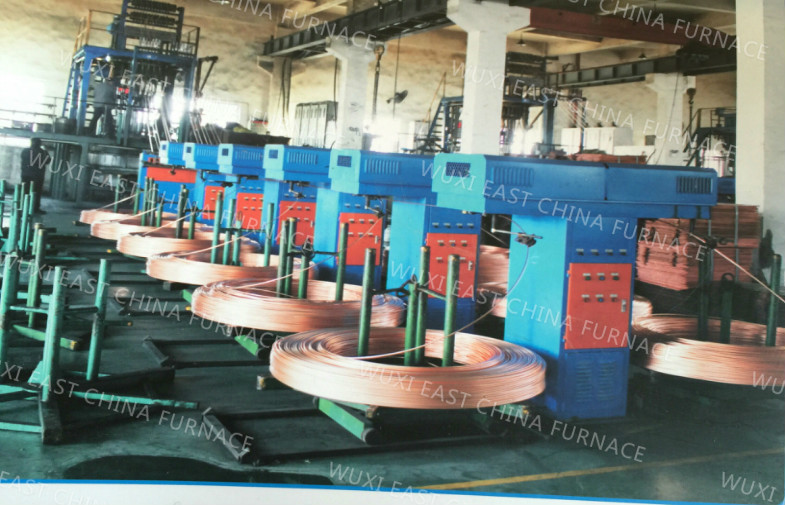

PRODUCTbeelden
