De horizontale Machine van het Plak Ononderbroken Afgietsel voor Vrije de Zuurstof van de Koperstrook
1set
MOQ
$80,000.00 - $200,000.00
Prijs
Horizontal Slab Continuous Casting Machine For Copper Strip Oxygen Free
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: Wuxi China
Merknaam: Jingjie
Certificering: CE/ISO
Modelnummer: strook CCM van het 2 bundelskoper
Hoog licht:

ccm machines

,

plak gietende machine

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Houten doos, Standaard de uitvoerverpakking voor
Levertijd: 20-30 ontvingen de werkdagen na uw betaling
Betalingscondities: T / T of L / C
Levering vermogen: 50 sets per maand
Specificaties
Naam van het product: uitrusting voor continugieten machine
Producttype: Strokenplakken
De breedtewaaier van de diktewaaier *: 1030mm
Type: Horizontale
Waaier van de interne diameter van de rol: Φ (500--800) mm
Max. buitendiameter van rollen: Φ1600 mm
Afmeting (L*W*H): Veranderlijk
Breedte: 150650mm
Grondstoffen: messing, brons, koper enz.
frequentie: 50Hz of 60Hz
Capaciteit: 1~30ton/day
De naverkoopdienst: Ingenieurs beschikbaar aan de dienstmachines overzee
Productomschrijving



De horizontale Machine van het plak Ononderbroken Afgietsel voor Koperstrook voor verkoop

Productomschrijving:

De horizontale Machine van het plak Ononderbroken Afgietsel voor Koperstrook voor wordt verkoop hoofdzakelijk gebruikt voor messing/bronsbar, messing/bronsbuis het maken. De materialen kunnen zuiver messing/brons zijn, messing/brons en andere messing/bronsmaterialen afdanken.

Hoofd samengestelde delen:
1.Induction oven
2. Tractiemachine
3. Automatische snijmachine
4. schilmachine (het ontschorsen machine)
5. Elektrisch controlesysteem
6.Water koelsysteem
7. Het materiaal van de stofverwijdering.

De horizontale Machine van het plak Ononderbroken Afgietsel voor Koperstrook voor verkoop

Hoofd technische parameters:

1. Het gieten snelheid: 1~30ton/day

2. Strookgrootte: 150mm~650mm (breedte)

10mm~30mm (dikte)

3. Ovendeel:

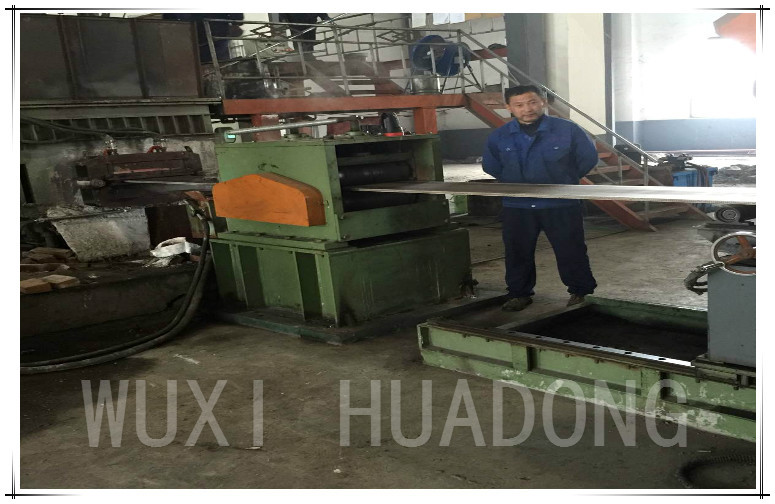

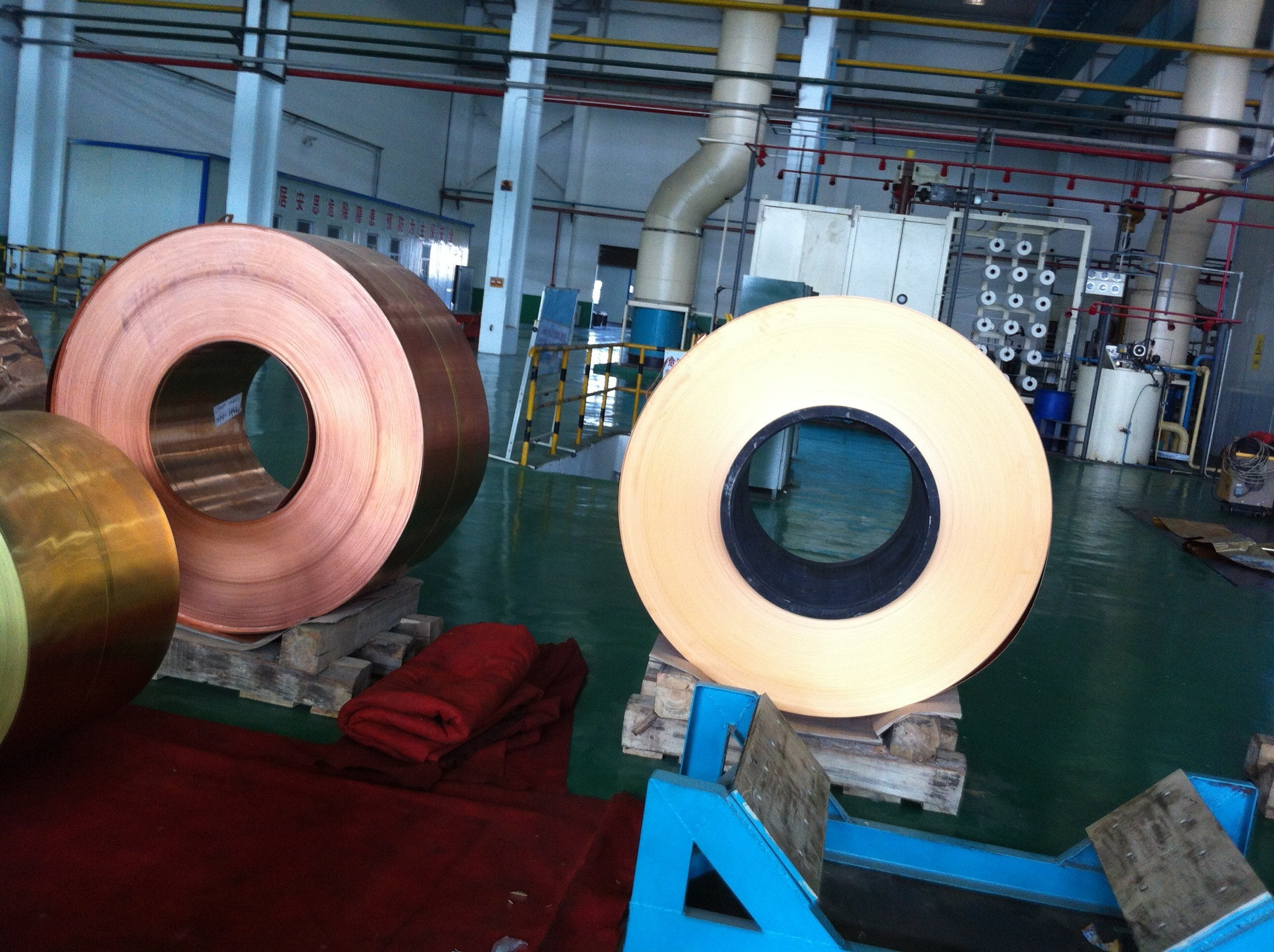

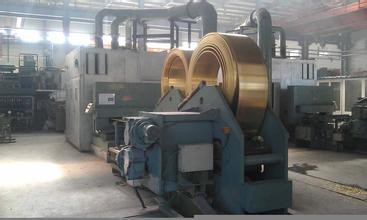

De horizontale Machine van het Plak Ononderbroken Afgietsel voor Vrije de Zuurstof van de Koperstrook 0De horizontale Machine van het Plak Ononderbroken Afgietsel voor Vrije de Zuurstof van de Koperstrook 1De horizontale Machine van het Plak Ononderbroken Afgietsel voor Vrije de Zuurstof van de Koperstrook 2

De horizontale Machine van het plak Ononderbroken Afgietsel voor Koperstrook voor verkoop

Model

Het smelten

tarief

Mini. het smelten capaciteit Macht Nominale spanning Geschat freq. Fase Verrichtingstemperatuur Machtsconsumptie (van het smelten) Het koelen waterdruk
Het smelten Holding
T/h T KW KW V Herz oC Kw.h/T Mpa
Gyt-200 0,2 0,15 60 30

380V/50Hz,

of zonodig

3 1250 300 0.2-0.4
Gyt-300 0,3 0,2 90 45 280
Gyt-500 0,5 0,3 120 55 260
Gyt-750 0,75 0,5 180 70 260
Gyt-1000 1 0,55 240 70 260
Gyt-1500 1.5 0,6 360 95 240
Gyt-2000 2 0,7 480 120 240
Gyt-3000 3 0,85 720 160 230



De horizontale Machine van het plak Ononderbroken Afgietsel voor Koperstrook voor verkoop

Het procesdiagram:

De horizontale Machine van het Plak Ononderbroken Afgietsel voor Vrije de Zuurstof van de Koperstrook 3



1.PROCESS



Hoofdmateriaal van productielijn
smeltende oven, die oven, vorm, micro-reis omkeerbare gietende machine houden, synchroniserend scherende machines * 2, die machines* 3, hydraulische eenheid, koeleenheid, en elektromechanische controleeenheid enz. winden.
* 1,1 voor afgietsel van zuiver metaal of speciale vereisten, subsurface kanaal-type uitsmelting-houdende combinatieoven of controleerbare kanaal-type uitsmelting-houdende combinatieoven kunnen worden goedgekeurd;

* 1,2 voor het produceren van rond-gevormde, tubulair-gevormde en speciaal-gevormde staven, besnoeiing-aan-lengte die zaagmachine synchroniseren kunnen worden goedgekeurd;

* 1,3 voor het produceren van rond-gevormde, tubulair-gevormde en speciaal-gevormde staven, het materiële voorraadplatform voor het ontvangen van en het opslaan van staven kunnen worden goedgekeurd.


  2.MAJOR TECHNISCHE PARAMETERS VAN MATERIAAL



1.1 Het gieten snelheid:
  Tractiesnelheid 0-64 mm/s (regelbare Stepless)
  Backsteppingssnelheid 0-64 mm/s (regelbare Stepless)
  Snelheid van de strook de optimale lijn 90-120mm/min

1.2 Materiaalmacht:


Combinatieoven:

Uitsmelting

Holding



500Kw

200Kw

  Tractiemachine 7.5Kw
  Hydraulische scheerbeurtspanning 80T
1.3 Scheerbeurtdikte 20mm (maximum)
1.4 Het rollen van machineparameters
  Het rollen van gewicht

6000Kg



  Binnendiameter van Rol

Φ500-800mm



  Roldiameter 1600mm
1.5 De waarde van het machinelawaai Minder dan 85 dB
1.6 Hoogte van de lijn van de machineverrichting +1000mm
1.7 De richting van de machineaandrijving Juiste aandrijving
1.8 Productiecapaciteit
  2 bundels: 750-1200Kg/h breedte: 470mm dikte: 25mm
  De machinemacht van de materiaalassemblage 700Kw





3.  HOOFDprocesparameters



1 Output 750-1200Kg/h
2 Temperatuur regelende waaier ≤1300℃
3 De precisie van de temperatuurcontrole van thermische isolatieoven ±5℃
4 Verticale en horizontale tolerantie

Horizontaal: + 0.10mm

Verticaal: ±0.20mm

5 Duw en trekkrachtaanpassingswaaier

Duw: (electrodeless) 0-64mm/s ±0.1mm

Trekkracht: (electrodeless) 0-64mm/s ±0.1mm

6 Sikkelkromme 1.5mm/m
7 De waaier van de Draggeraanpassing

Belemmering: (electrodeless) 0-64mm/s ±0.1mm

Backsteppingl: (electrodeless) 0-64mm/s ±0.1mm

8 Snelheid van de belemmerings de maximumlijn 120mm/min
9 Het rollen van aanpassingswaaier

Binnendiameter van rol Φ500-Φ800mm

Uitwendige diameter van rol Φ1600mm

10 Maximum die snelheid rollen

250mm/min



11 Elastische aanpassingswaaier 0.95-0.75
12 Torendgree van het coiliing ≤40m
13 De consumptie van de eenheidsmacht 430kWh/t


4. MATERIAALLIJST VAN ONDERDELEN



Nr. Materiaalnaam en Spec. Eenheid Hoeveelheid
1 Machinedelen
1.1 Het smelten van en het houden van gecombineerde oven reeks 1
1.2 Vorm reeks 2
1.3 Dragger reeks 1
1.4 Hydraulische snijder reeks 1
1.5 Het rollen van machine reeks 2
2 Hydraulisch systeem
2.1 Gecombineerde oven die hydraulische post titing reeks 1
2.2 Hydraulische snijders hydraulische post reeks 1
2.3 Dragger en het rollen van machine hydraulische post reeks 1
3 Elektrisch controlesysteem
3.1 Systeem van de de ovencontrole van de machtsfrequentie het elektrische Reeks 2
3.2 Automatische controlesysteem reeks 1
4 Technische documentatie met materiaal reeks 2
4.1 Het diagram van de materiaalinstallatie dossier 1
4.2 Materiaalspecificatie dossier 1
4.3 Principediagram van elektrisch controlesysteem dossier 1
4.4 De lay-out van het controlekabinet dossier 1
4.5 Productspecificatie voor hoofd elektromateriaal dossier 1
4.6 Hydraulisch systeemdiagram dossier 1
4.7 PLC programma dossier 1



 5. DE NAVERKOOPdienst


    1. Het belangrijkste lichaam van het materiaal zal één jaar van vrije garantie hebben, en de speciale componenten zullen afzonderlijk worden besproken;
    2. Tijdens de proef-productieperiode (binnen 3 maanden na materiaal is het opdragen gebeëindigd), zal ons bedrijf een professionele technicus voor de opvolgendedienst verzenden;
Binnen de garantieperiode, als de fout wegens kwaliteitsprobleem voorkomt, zal ons bedrijf personeel aan de plaats verzenden om het probleem binnen 72 uren op te lossen na het ontvangen van het bericht;
Nadat de garantieperiode van het materiaal is verlopen, zal ons bedrijf efficiënte oplossingen binnen 24 uren na het ontvangen van het bericht, aanbieden en zal personeel voor het onderhoudswerk verzenden als de gebruiker er niet in slaagt om het probleem op te lossen, slechts ladend de kostenuitgaven.
Voor jaarlijkse revisie van materiaal, zal ons bedrijf professionele technicus verzenden om zich bij de gebruikers aan te sluiten in het formuleren van het keerpuntplan, kosteloos;
Binnen de garantieperiode, kan ons bedrijf professionele technicus aan de plaats verzenden om de verrichtingsvoorwaarde van materiaal te controleren en de gebiedsdienst te verlenen.
Nadat de garantieperiode van materiaal verloopt, kan één terugkeerbezoek op uitnodiging eens per een half jaar worden afgelegd.
    3. Als ons bedrijf innovatie en verbeteringspunten of constructieve suggesties voor gelijkaardig materiaal heeft, zullen wij de gebruiker op tijd informeren.
